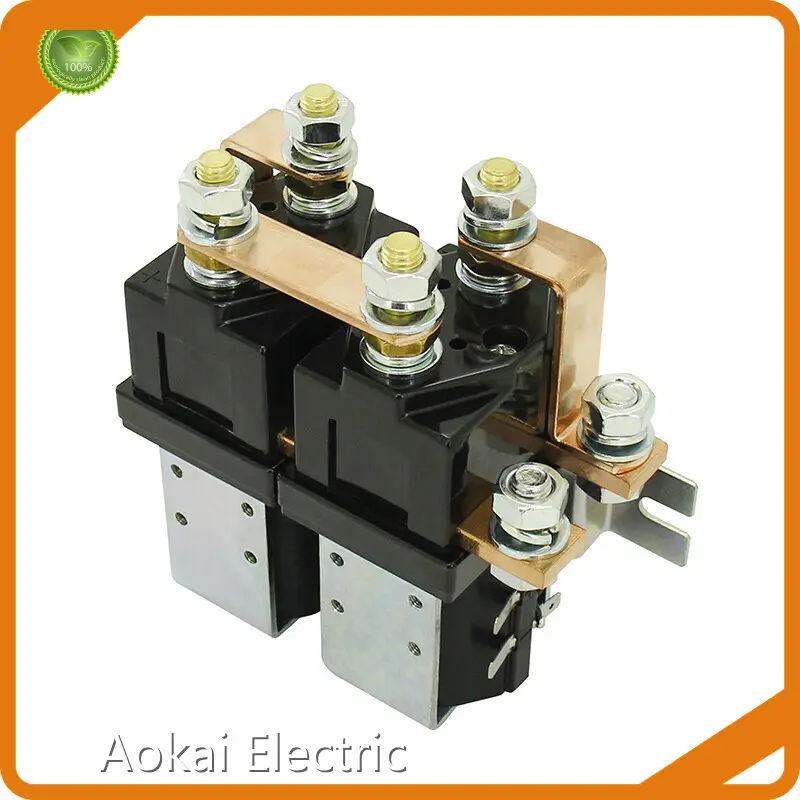

Реверсивный контактор электродвигателя постоянного тока Aokai Top для переключения постоянного тока
Особенности
◪ Непрерывная нагрузка 400А.
◪ Он имеет два набора нормально открытых и два набора нормально закрытых контактов.
◪ Потребляемая мощность катушки ≤20 Вт.
◪ Сопротивление изоляции — до 100 МОм (1000 В постоянного тока), выдерживаемое напряжение между контактом и катушкой — 1 кВ.
◪ Уровень защиты IP: IP40.
◪ Соответствует требованиям IEC 60664-1, GB/T14048.1 и GB/T14048.4.
◪ Соответствует требованиям RoHS (2015/863/EU), REACH (1907/2006/EC).
◪ Сертификат безопасности: CE.
Спецификация
Параметры производительности (при 23 ℃ ) | ||
Контактная информация | 2K (2NO), 2B (2NC) | |
Контактное сопротивление | ≤0,5 мОм | |
Падение напряжения на контактах | ≤80 мВ (при 400 А) | |
Ток перегрузки | ≤7le, ≯1с | |
Температурный диапазон | -25℃~60℃ | |
Грузовой терминал | Внешняя резьба M10 | |
Влажность | 20%~90%RH | |
Внешний размер | 160,5x72x153 мм | |
Эксплуатационная обязанность | Непрерывный | |
Электрическая долговечность при нагрузке (резистивная) | ≥6000 раз | |
Момент затяжки проводов нагрузки | 10-13 Нм | |
Втягивающее напряжение | ≤70% США | |
Падение напряжения | ≥10% Нас | |
Период возврата контактов | ≤5 мс | |
Время втягивания | ≤30 мс | |
Время отсева | ≤30 мс | |
Диэлектрическая прочность | Между основными контактами | 50 Гц/60 Гц 1000 В переменного тока/1 мин |
Между главными контактами и катушкой | 50 Гц/60 Гц 1000 В переменного тока/1 мин | |
Изоляция Сопротивление | Начальное состояние | 100МОм 1мин |
После электрической жизни | 50МОм 1мин | |
Шок | (60-100) раз/мин, Ускорение<4грамм | |
Вибрация | 3,5 г, 10–200 Гц, 1/2 синусоиды (питание включено) | |
Механическая долговечность | ≥100 000 раз | |
Проводка катушки | 0,8*6,3 лопаточный терминал | |
A SW400S2Z Параметры катушки | ||||
Напряжение катушки | Втягивающее напряжение | Падение напряжения | Удержание тока | Потребляемая мощность катушки (Держа) |
12V | ≤70%США | ≥10%США | ≤1.50A | <20W |
24V | ≤70%США | ≥10%США | ≤0.70A | |
36V | ≤70%США | ≥10%США | ≤0.50A | |
48V | ≤70%США | ≥10%США | ≤0.35A | |
60V | ≤70%США | ≥10%США | ≤0.30A | |
72V | ≤70%США | ≥10%США | ≤0.25A | |
Введение продукта
Контактор постоянного тока этой серии используется для управления реверсом двигателя, который широко используется в электромобилях, электрических вилочных погрузчиках, электрических лебедках, инженерном оборудовании и т. д.
Кодирование модели
Схема подключения
Габаритный установочный чертеж
Преимущества компании
· Технология производства реверсивного контактора двигателя постоянного тока Aokai Electric была значительно улучшена нашей специализированной командой разработчиков.
· Мы стремимся достичь высоких характеристик реверсивного контактора двигателя постоянного тока, чтобы сделать его более практичным для клиентов.
· Компания Zhejiang Aokai Electric Co., Ltd придерживается самой профессиональной и ответственной концепции обслуживания.
Особенности компании
· Компания Zhejiang Aokai Electric Co., Ltd предлагает лучший реверсивный контактор для двигателей постоянного тока по лучшей цене. Мы можем персонализировать наши продукты в уникальном стиле.
· Мы сформировали команду экспертов. Они демонстрируют сильные навыки и знания в области анализа и улучшения урожайности, разработки продуктов, упаковки и общей логистики производственных потоков.
· Стремление к успеху клиентов является основной ценностью, которая влияет на все, что мы делаем. Мы быстро реагируем на клиентов и их потребности и регулярно общаемся с клиентами, что помогает нам ликвидировать разрыв между ожиданиями клиентов и нашими услугами.
Применение продукта
Реверсивный контактор двигателя постоянного тока Aokai Electric может удовлетворить различные потребности клиентов.
Мы стремимся к удовлетворению потребностей наших клиентов. Мы углубимся в их ситуацию и предоставим им наиболее подходящие решения.
