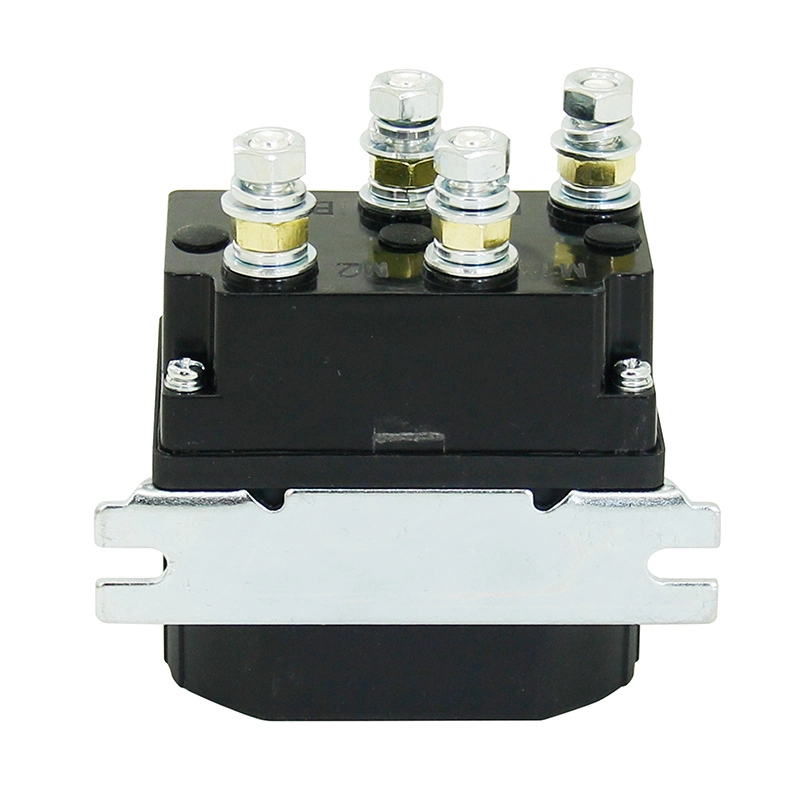

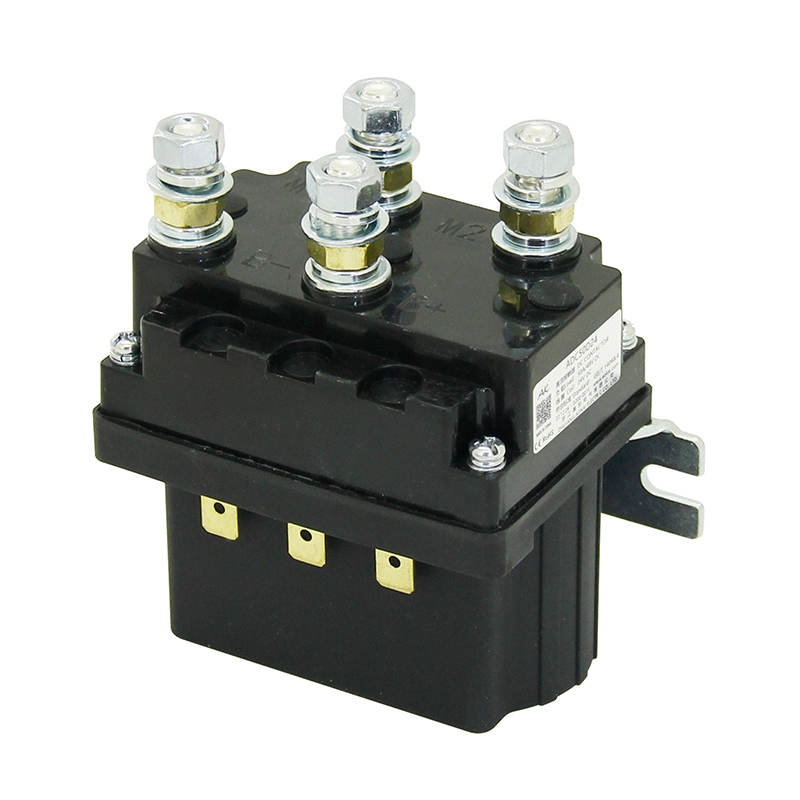

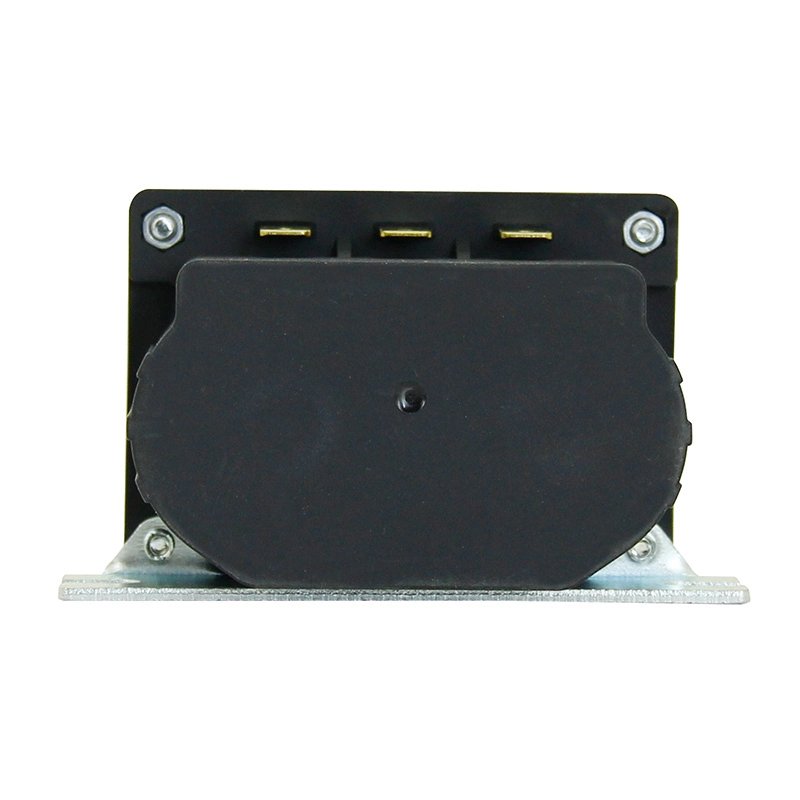

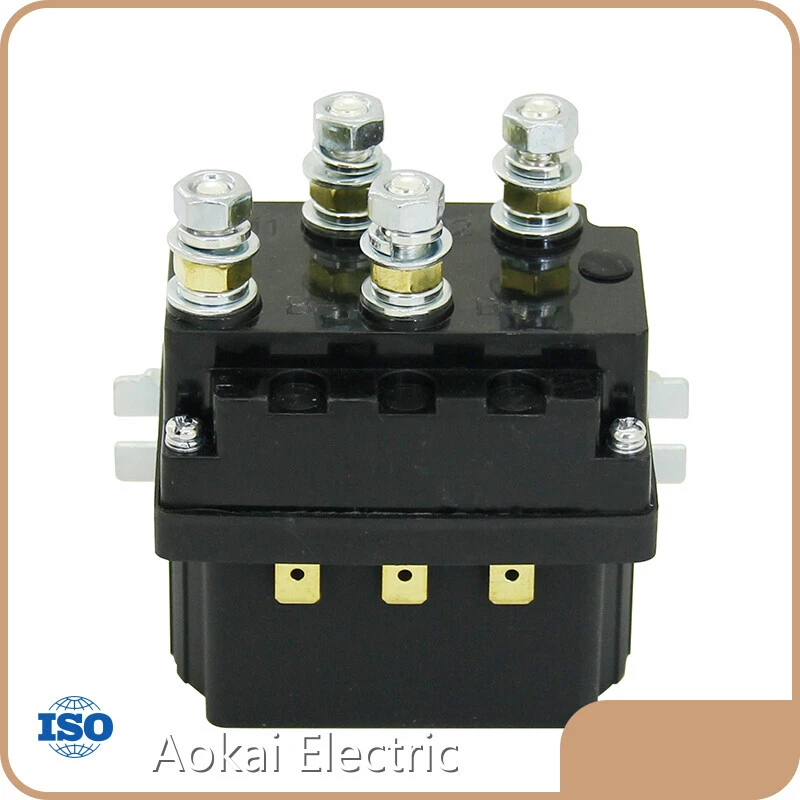

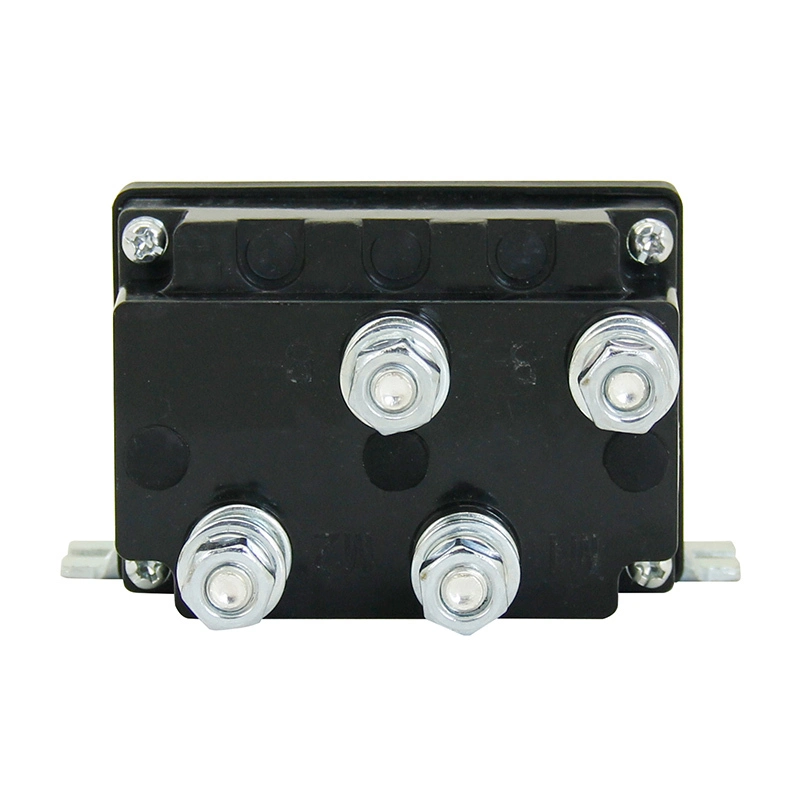

Contactor de inversión de CC OEM Aokai Electric
Ventajas de la empresa
· El contactor inversor de CC de Aokai Electric está especialmente diseñado por nuestro experimentado equipo técnico.
· Nuestro equipo profesional garantiza alta calidad y rendimiento estable.
· Con una sólida solidez en I+D y un desarrollo estable, Zhejiang Aokai Electric Co., Ltd se ha asegurado de que cada producto que lanza al mercado tenga una calidad confiable.
Características
◪ Carga continua de 50A.
◪ Tiene dos juegos de contactos normalmente abiertos y dos juegos de contactos normalmente cerrados.
◪ Consumo de energía de la bobina ≤24W.
◪ La resistencia de aislamiento es de hasta 100 MΩ (1000 VCC), la tensión soportada entre el contacto y la bobina es de 3,5 kV.
◪ Nivel de protección IP: IP67.
◪ Cumple con los requisitos IEC 60664-1, GB/T14048.1 y GB/T14048.4.
◪ Cumple con los requisitos RoHS (2015/863/UE), REACH (1907/2006/CE).
◪ Certificado de seguridad: CE.
Especificación
Parámetros de rendimiento (en 23 ℃ ) | ||
Disposición de contacto | 2K (2NO), 2B (2NC) | |
Resistencia de contacto | ≤30mΩ | |
Caída de voltaje de contacto | ≤80mV (a 80A) | |
Sobrecarga de corriente | ≤8le, ≯1s | |
Rango de temperatura | -40℃~85℃ | |
Terminal de carga | Rosca externa M6 | |
Humedad | 5%~95%RH | |
Dimension externa | 86mm*50,7mm*85mm | |
Servicio operativo | Ontinuous | |
Durabilidad eléctrica con carga (resistiva) | ≥20.000 veces | |
Par de cableado de carga | 3-6 N.m | |
Voltaje de entrada | ≤70% nosotros | |
Voltaje de caída | 5%-40% nosotros | |
Período de rebote de contacto | ≤5 ms | |
Tiempo de llegada | ≤30ms | |
Tiempo de abandono | ≤10 ms | |
Resistencia dieléctrica | Entre contactos principales | 50 Hz/60 Hz 1.500 VCA/1 min. |
Entre contactos principales y bobina | 50 Hz/60 Hz 1.500 VCA/1 min. | |
Aislamiento Resistencia | Estado inicial | 100MΩ 1min |
Después de la vida eléctrica | 50MΩ 1min | |
Choque | Estabilidad | 20gramo (Encendido) |
Fuerza | 50gramo | |
Vibración | 3,5 g, 10 ~ 200 Hz, 1/2 onda sinusoidal (encendido) | |
Durabilidad mecánica | ≥100.000 veces | |
Torque de cableado de la bobina | 0,5-0,8 N.m | |
Parámetros de la bobina ADC50D | |||||
Voltaje de la bobina | Voltaje de entrada | Voltaje de caída | Resistencia de la bobina inicial | Resistencia de la bobina de sujeción | Consumo de energía de la bobina (Tenencia) |
12V | ≤70%nosotros | 5%-40%nosotros | 2.4Ω±10% | 24Ω±10% | 24W±10% |
24V | ≤70%nosotros | 5%-40%nosotros | 9.6Ω±10% | 96Ω±10% | 24W±10% |
36V | ≤70%nosotros | 5%-40%nosotros | 21.6Ω±10% | 216Ω±10% | 24W±10% |
48V | ≤70%nosotros | 5%-40%nosotros | 38.4Ω±10% | 384Ω±10% | 24W±10% |
60V | ≤70%nosotros | 5%-40%nosotros | 60Ω±10% | 600Ω±10% | 24W±10% |
72V | ≤70%nosotros | 5%-40%nosotros | 86.4Ω±10% | 864Ω±10% | 24W±10% |
| Especificaciones de embalaje | |||||||
| Modelo del Producto | Embalaje | ¡Min! Cantidad de embalaje interno | Tamaño del cartón (Largo x Ancho x Alto cm) | Peso neto/unidades (Máx.) gramos | Calidad Total (piezas) | Peso neto (Máx.) kg | Peso bruto (Máx.) kg |
| ADC50D | Algodón perlado+cartón | 20 unidades/capa | 42.5x37.3x22.6 | 540 | 40 | 21.6 | 22.4 |
| Nota:1. Sólo se incluye como referencia un ejemplo de varias especificaciones de embalaje típicas para cada categoría de producto.2. El peso real del embalaje variará según la humedad ambiental. Para conocer el peso del lote específico, comuníquese con su personal de ventas exclusivo. | |||||||
Roconducto ntroduction
Esta serie de contactores de CC se utiliza para controlar la marcha atrás del motor, que se usa ampliamente en vehículos eléctricos, montacargas eléctricos, cabrestantes eléctricos, maquinaria de ingeniería, etc.
Codificación de modelos
Diagrama de cableado
Dibujo de dimensiones de instalación de esquema
Características de la empresa
· Gracias a la I+D profesional y a la capacidad de fabricación de contactores inversores de CC, Zhejiang Aokai Electric Co., Ltd ha obtenido la prioridad en el mercado industrial.
· Hemos ganado una cuota de mercado relativamente considerable a lo largo de los años. Hemos establecido una sólida base de clientes, con clientes de Alemania, Medio Oriente, África y América del Sur.
· Al implementar la posición estratégica del contactor inversor de CC, Aokai Electric trabaja arduamente para construir una empresa integral a gran escala. ¡Compruebe ahora!
Detalles del producto
El contactor inversor de CC de Aokai Electric tiene un rendimiento excelente, que se refleja en los siguientes detalles.
