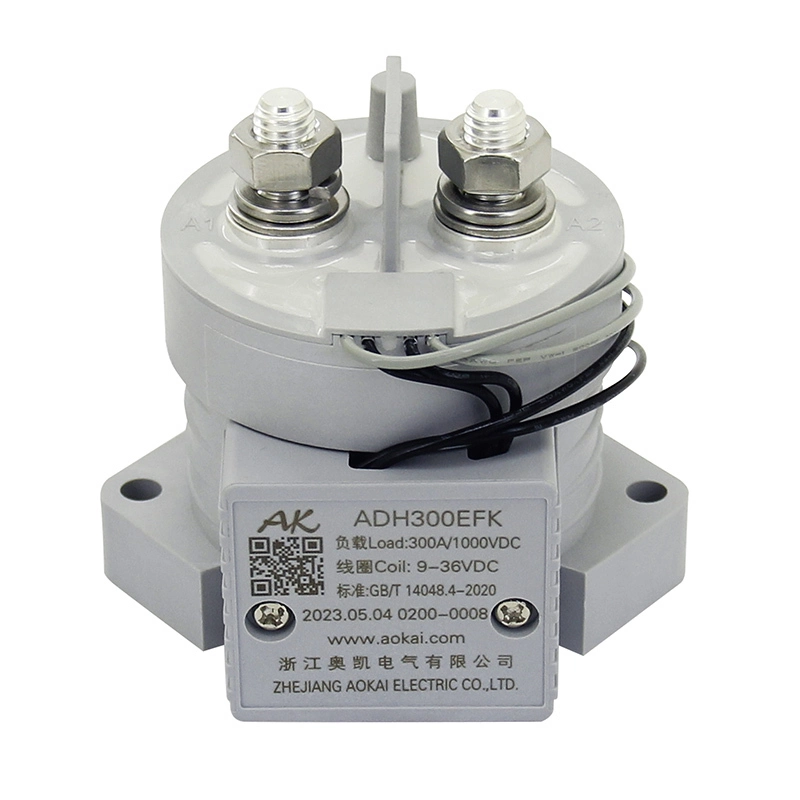

Retransmisión de alto voltaje 300A de DC con el interruptor auxiliar ADH300EFK para la pila de carga
Teoría: Relé electromagnético
Uso: Propósito general
Función de protección: Epoxy Sellado
Contacto Carga: Alto Voltaje
Voltaje de la bobina : 12-1000V
Corriente nominal : 300A
Formulario de contacto : SPST-NO
Tamaño : 80*66*74mm
Vida mecánica : 1,000,000 Ciclos
Vida eléctrica : 6.000 ciclos (Resistencia 300A, 750VCC)
Control de calidad : ISO9001 , IATF16949
B rand & Logotipo: AK
Características
◪ Sello de resina epoxi de alta resistencia, sin riesgo de fuga de arco, garantiza que no haya incendios ni explosiones durante su vida útil.
◪ Encapsulado con gas a base de nitrógeno, previene eficazmente la oxidación y quema de los contactos, la resistencia de contacto es baja y estable, y las piezas de contacto pueden cumplir con el nivel de protección IP67.
◪ Capacidad de carga de corriente a largo plazo de 300 A y 25 ℃.
◪ La resistencia de aislamiento puede ser de 100 MΩ (1000 VCC), la tensión soportada entre los contactos y la bobina es de 3,5 kV.
◪ Cumple con los requisitos IEC 60664-1, GB/T14048.1 y GB/T14048.4.
◪ Cumple con los requisitos RoHS (2002/95/EC).
◪ Certificado de seguridad: CE, CCC.
Especificación
Tipo de Contacto | 1K (contacto SPST-NO) | |
Resistencia de contacto | ≤0,4 mΩ(300A) | |
Carga relacionada con el contacto (resistencia) | 300A | |
máx. Corriente de conmutación | 2,000A 320VDC (1 vez) | |
Tensión de carga nominal | 12-1000VDC | |
máx. Energía de conmutación | 950kilovatios | |
Resistencia dieléctrica | Entre contacto y bobina | 2500 VCA, ≤1 mA |
Entre contactos | 10000 VCA, ≤1 mA | |
Vida mecánica | 1×106 ciclos | |
Vida eléctrica nominal (Resistencia) | 6.000 ciclos (300 A, 750 V CC) | |
Métodos de salida de la bobina | Cables voladores | |
Métodos de salida de carga | Rosca externa M10 | |
Dimension externa | 80*66*74 milímetro | |
Vibración | 20G máx., sinusoidal 80 Hz ~ 2000 Hz | |
Humedad | 5%~95%RH | |
Rango de temperatura | -40℃~85℃ | |
Roconducto ntroduction
Esta serie de contactores de CC se utiliza en campos de control de potencia de voltaje de CC, como vehículos de nueva energía, maquinaria de construcción, sistemas fotovoltaicos, equipos inteligentes de energía eólica, sistemas de carga y descarga de baterías, pilas de carga, etc.
Codificación de modelos
Diagrama de cableado
Dibujo de dimensiones de instalación de esquema
Curva de resistencia actual
Curva de vida eléctrica
Nota: Estos datos son sólo para referencia de selección de clientes, AOKAI ha hecho todo lo posible para garantizar la exactitud de la información. Las especificaciones y parámetros del producto pueden cambiar debido a mejoras del producto, etc., pueden ser inconsistentes debido a que no se actualizan a tiempo. Para conocer los parámetros específicos y el rendimiento de cada producto, consulte las muestras proporcionadas por AOKAI y la correspondiente especificación firmada y controlada.
