Термоэлектромагнитный контактор Aokai Electric Brand

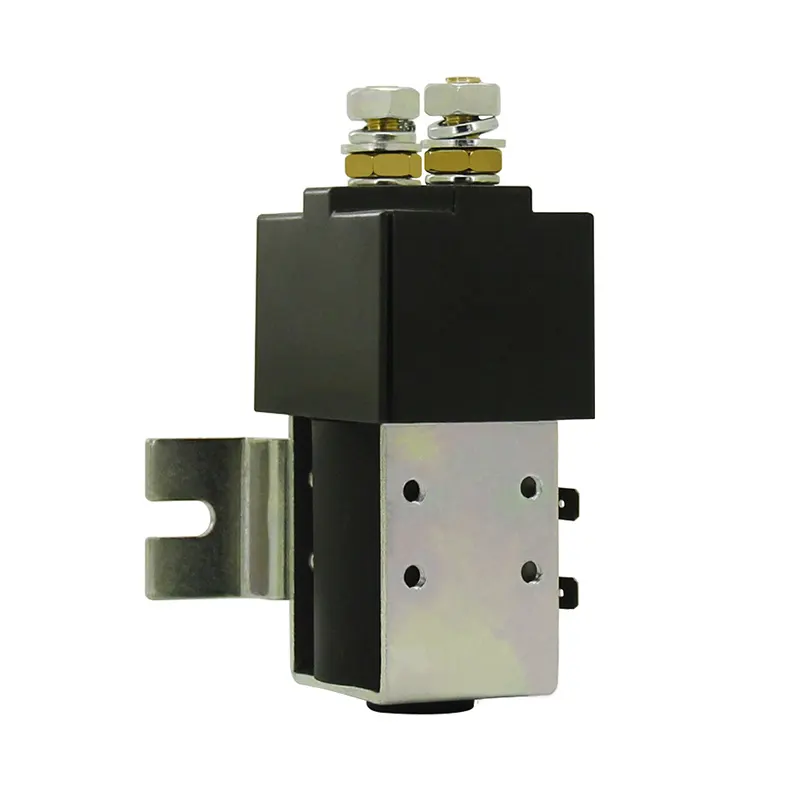

Подробная информация о продукте электромагнитного контактора
Информация о продукте
Электромагнитный контактор Zhejiang Aokai Electric Co., Ltd подчеркивает ценность инноваций и дизайна. Срок службы продукта был увеличен благодаря неустанным усилиям нашей команды НИОКР. Благодаря обеспечению качества электромагнитных контакторов наша сеть продаж работает во всех направлениях.
Особенности
◪ Непрерывная нагрузка 200 А
◪ Он имеет один набор нормально открытых контактов.
◪ Потребляемая мощность катушки ≤20 Вт.
◪ Сопротивление изоляции — до 100 МОм (1000 В постоянного тока), выдерживаемое напряжение между контактом и катушкой — 1 кВ.
◪ Уровень защиты IP: IP40.
◪ Соответствует требованиям IEC 60664-1, GB/T14048.1 и GB/T14048.4.
◪ Соответствует требованиям RoHS (2015/863/EU), REACH (1907/2006/EC).
◪ Сертификат безопасности: CE.
Спецификация
Параметры производительности (при 23 ℃ ) | ||
Контактная информация | 1K (1NO) | |
Контактное сопротивление | ≤0,5 мОм | |
Падение напряжения на контактах | ≤80 мВ (при 200 А) | |
Ток перегрузки | ≤7le, ≯1с | |
Температурный диапазон | -25℃~60℃ | |
Грузовой терминал | Внешняя резьба M8 | |
Влажность | 20%~90%RH | |
Внешний размер | 61ммx48ммx123мм | |
Эксплуатационная обязанность | Непрерывный | |
Электрическая долговечность при нагрузке (резистивная) | ≥6000 раз | |
Момент затяжки проводов нагрузки | 8-10 Нм | |
P икап Напряжение | ≤70% США | |
Уронить о напряжение | ≥10% США | |
Период возврата контактов | ≤5 мс | |
Время втягивания | ≤30 мс | |
Время отсева | ≤30 мс | |
Диэлектрическая прочность | Между основными контактами | 50 Гц/60 Гц 1000 В переменного тока/1 мин |
Между главными контактами и катушкой | 50 Гц/60 Гц 1000 В переменного тока/1 мин | |
Изоляция Сопротивление | Начальное состояние | 100МОм 1мин |
После электрической жизни | 50МОм 1мин | |
Шок | (60-100) раз/мин, ускорение≤4g | |
Вибрация | 3,5 г, 10–200 Гц, 1/2 синусоиды (питание включено) | |
Механическая долговечность | ≥100 000 раз | |
Проводка катушки | 0,8*6,3 лопаточный терминал | |
A SW200S Параметры катушки | ||||
Напряжение катушки | P икап Напряжение | Уронить о напряжение | H старение C текущий | Потребляемая мощность катушки |
12V | ≤70%США | ≥10%США | ≤1.20A | 10W-20W |
24V | ≤70%США | ≥10%США | ≤0.60A | |
36V | ≤70%США | ≥10%США | ≤0.40A | |
48V | ≤70%США | ≥10%США | ≤0.30A | |
60V | ≤70%США | ≥10%США | ≤0.25A | |
72V | ≤70%США | ≥10%США | ≤0.20A | |
Введение продукта
Контактор постоянного тока этой серии используется в электрических системах управления, таких как оборудование электропитания связи, преобразователи частоты, инженерное оборудование, электромобили, электрические вилочные погрузчики, автомобили, поезда, корабли, источники бесперебойного питания и т. д.
Кодирование модели
Схема подключения
Габаритный установочный чертеж
Преимущество компании
• С момента своего основания компания Aokai Electric настаивала на изучении передовых концепций управления в отрасли. Между тем, мы выполнили наши уникальные преимущества, только чтобы стремиться к быстрому развитию в кратчайшие сроки.
• С целью «полного удовлетворения клиента» наша компания делает все возможное, чтобы предложить клиенту наиболее удовлетворительный сервис.
• Высоковольтные контакторы Aokai Electric отличаются высоким качеством, что привлекает зарубежных клиентов.
• У нас есть команда высокообразованных и профессиональных талантов. В рамках достижения устойчивого управления ресурсами мы стремимся построить цепочку ресурсной отрасли для повышения корпоративной ценности.
Если у вас есть какие-либо вопросы, вы можете оставить сообщение на сайте, Aokai Electric свяжется с вами как можно скорее.
