Поставщики высококачественных реверсивных контакторов для двигателей постоянного тока для переключения постоянного тока

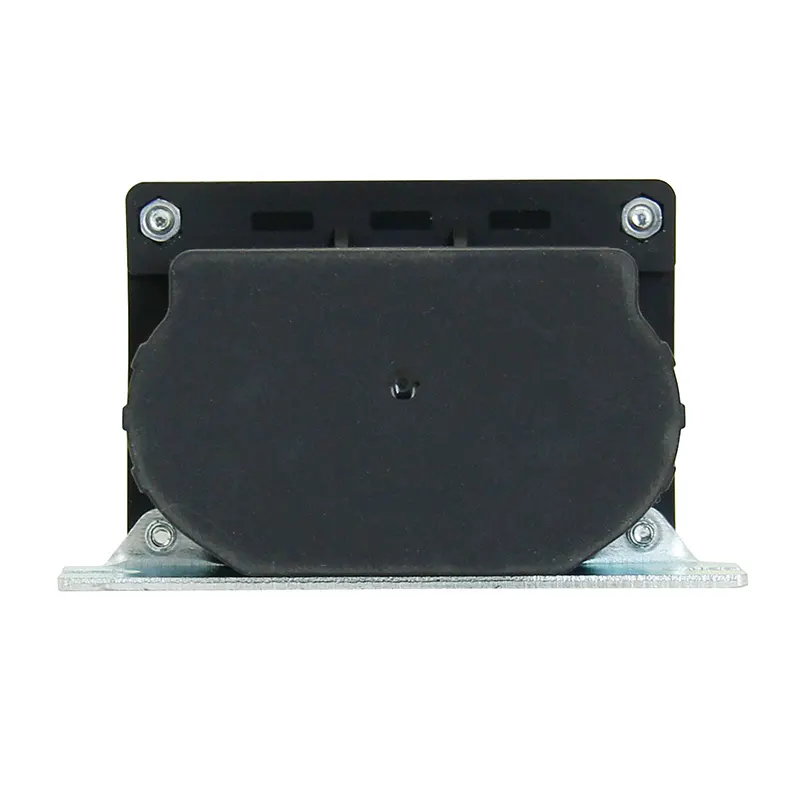

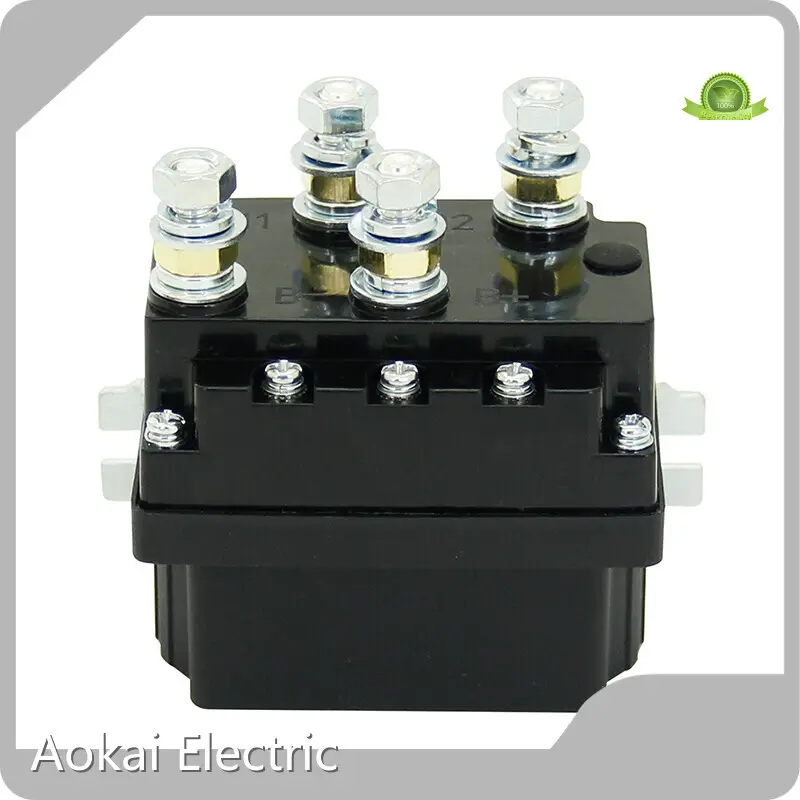

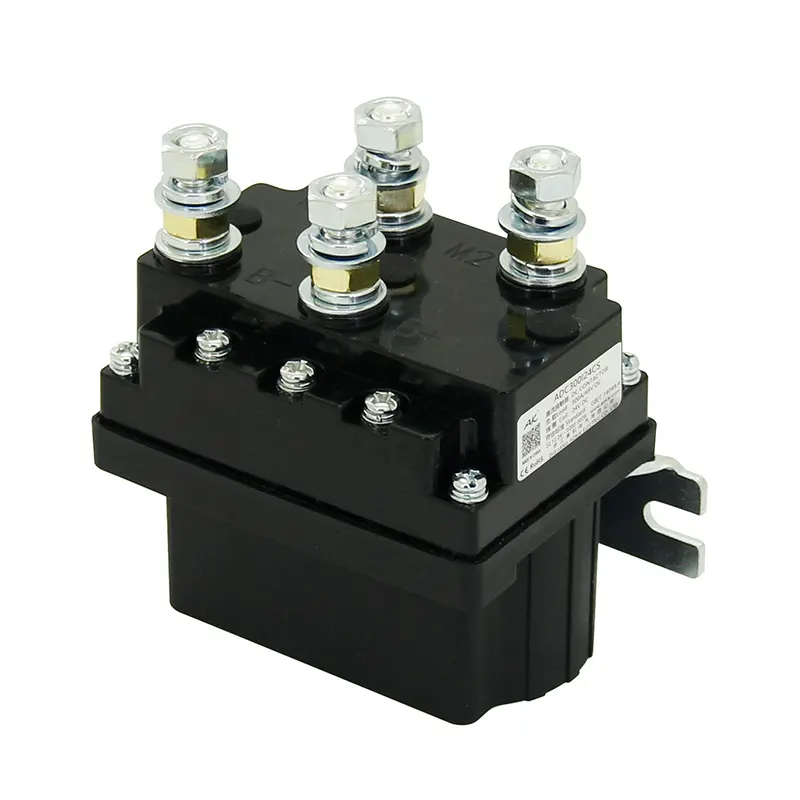

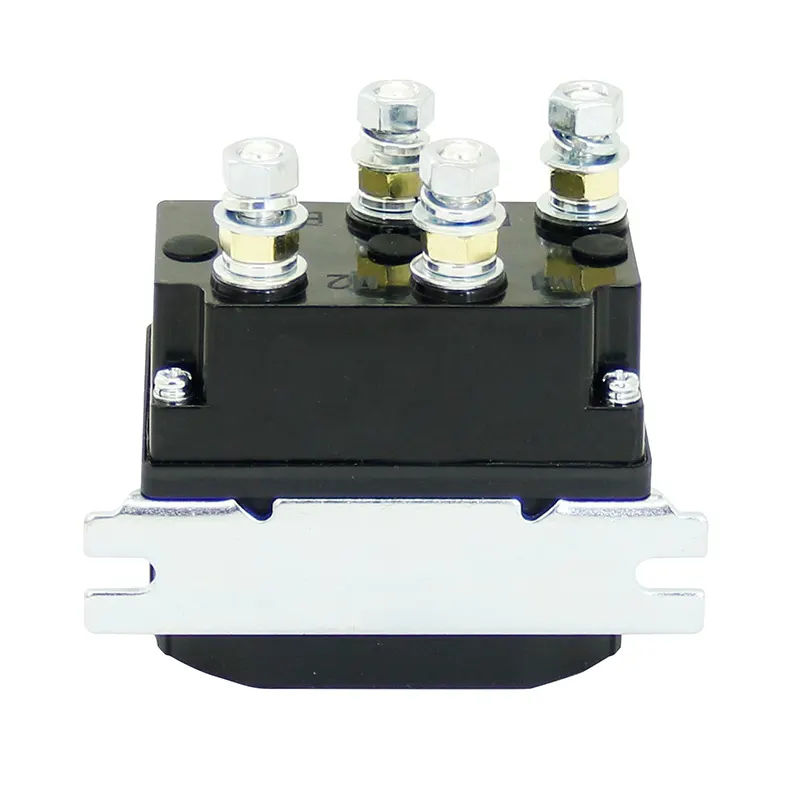

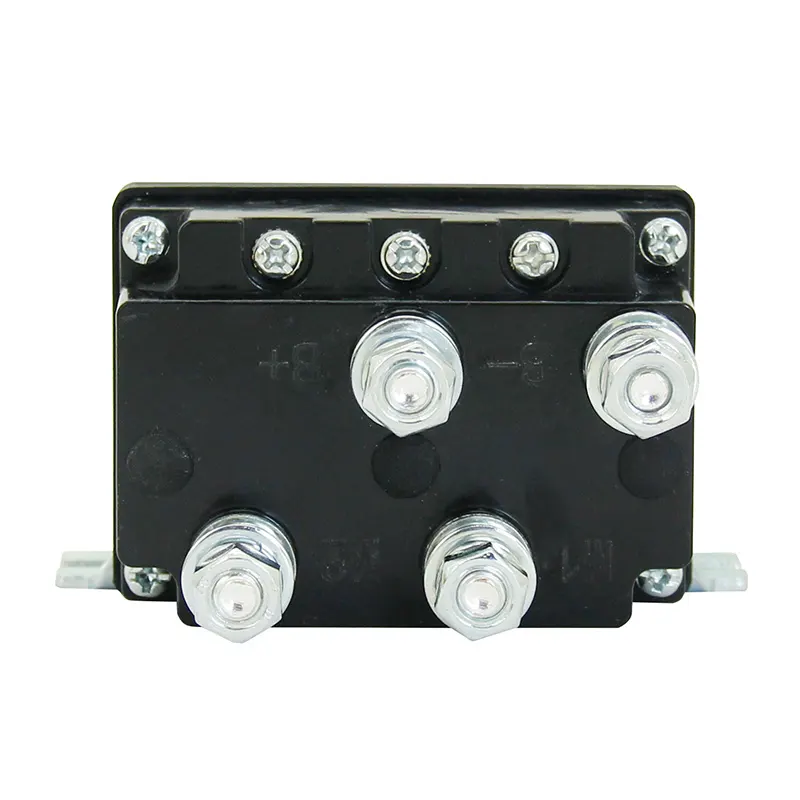

Подробная информация о реверсивном контакторе двигателя постоянного тока
Информация о продукте
Стиль дизайна реверсивного контактора двигателя постоянного тока Aokai Electric сочетает в себе традиции и современные концепции. Продукт был тщательно протестирован, чтобы гарантировать его правильную работу. Zhejiang Aokai Electric Co., Ltd предоставляет возможности для роста и развития нашим партнерам.
Особенности
◪ Прерывистая нагрузка 300А.
◪ Он имеет два набора нормально открытых и два набора нормально закрытых контактов.
◪ Потребляемая мощность катушки ≤24 Вт.
◪ Сопротивление изоляции — до 100 МОм (1000 В постоянного тока), выдерживаемое напряжение между контактом и катушкой — 3,5 кВ.
◪ Уровень защиты IP: IP67.
◪ Соответствует требованиям IEC 60664-1, GB/T14048.1 и GB/T14048.4.
◪ Соответствует требованиям RoHS (2015/863/EU), REACH (1907/2006/EC).
◪ Сертификат безопасности: CE.
Спецификация
Параметры производительности (при 23 ℃ ) | ||
Контактная информация | 2K (2NO), 2B (2NC) | |
Контактное сопротивление | ≤30 мОм | |
Падение напряжения на контактах | ≤80 мВ (при 80 А) | |
Ток перегрузки | ≤4le, ≯1с | |
Температурный диапазон | -40℃~85℃ | |
Грузовой терминал | Внешняя резьба М6 | |
Влажность | 5%~95%RH | |
Внешний размер | 86мм*51мм*78мм | |
Эксплуатационная обязанность | прерывистый | |
Электрическая долговечность при нагрузке (резистивная) | ≥20 000 раз | |
Момент затяжки проводов нагрузки | 3-6 Нм | |
Втягивающее напряжение | ≤70% США | |
Падение напряжения | 5%-40% США | |
Период возврата контактов | ≤5 мс | |
Время втягивания | ≤30 мс | |
Время отсева | ≤30 мс | |
Диэлектрическая прочность | Между основными контактами | 50 Гц/60 Гц 1500 В переменного тока/1 мин |
Между главными контактами и катушкой | 50 Гц/60 Гц 1500 В переменного тока/1 мин | |
Изоляция Сопротивление | Начальное состояние | 100МОм 1мин |
После электрической жизни | 50МОм 1мин | |
Шок | Стабильность | 20грамм (Включить) |
Прочность | 50грамм | |
Вибрация | 3,5 г, 10–200 Гц, 1/2 синусоиды (питание включено) | |
Механическая долговечность | ≥100 000 раз | |
Момент затяжки проводки катушки | 0,5-0,8 Нм | |
ADC 300I Параметры катушки | ||||
Напряжение катушки | Втягивающее напряжение | Падение напряжения | Сопротивление катушки | Потребляемая мощность катушки |
12V | ≤70%США | 5%-40%США | 6Ω±10% | 24W±10% |
24V | ≤70%США | 5%-40%США | 24Ω±10% | 24W±10% |
36V | ≤70%США | 5%-40%США | 54Ω±10% | 24W±10% |
48V | ≤70%США | 5%-40%США | 96Ω±10% | 24W±10% |
60V | ≤70%США | 5%-40%США | 150Ω±10% | 24W±10% |
72V | ≤70%США | 5%-40%США | 216Ω±10% | 24W±10% |
| Характеристики упаковки | |||||||
| Модель продукта | Упаковка | Мин. КОЛ-ВО внутренней упаковки | Размер коробки (ДxШxВ см) | Вес нетто/шт. (Макс.) г | Общее количество (шт.) | Вес нетто (Макс.) кг | Вес брутто (Макс.) кг |
| ADC300I | Жемчужный хлопок+картон | 20 шт/слой | 42.5x37.3x22.6 | 530 | 40 | 21.2 | 22.4 |
| Примечание: 1. Для справки приведен только один пример различных типичных характеристик упаковки для каждой категории продуктов.2. Фактический вес упаковки будет зависеть от влажности окружающей среды. Чтобы узнать конкретный вес партии, свяжитесь со своим торговым персоналом. | |||||||
Введение продукта
Контактор постоянного тока этой серии используется для управления реверсом двигателя, который широко используется в электромобилях, электрических вилочных погрузчиках, электрических лебедках, инженерном оборудовании и т. д.
Кодирование модели
Схема подключения
Габаритный установочный чертеж
