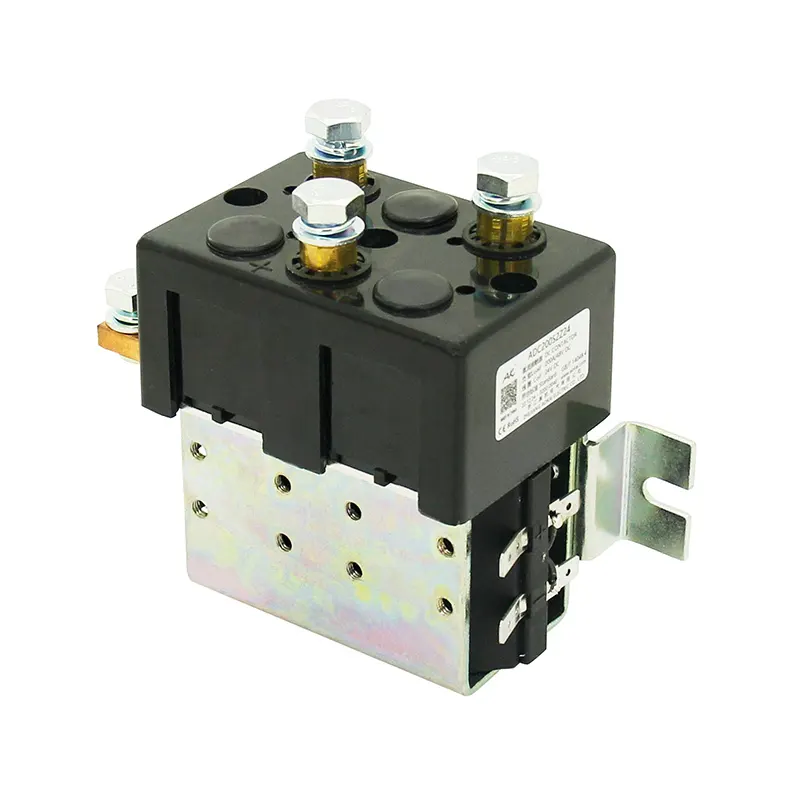

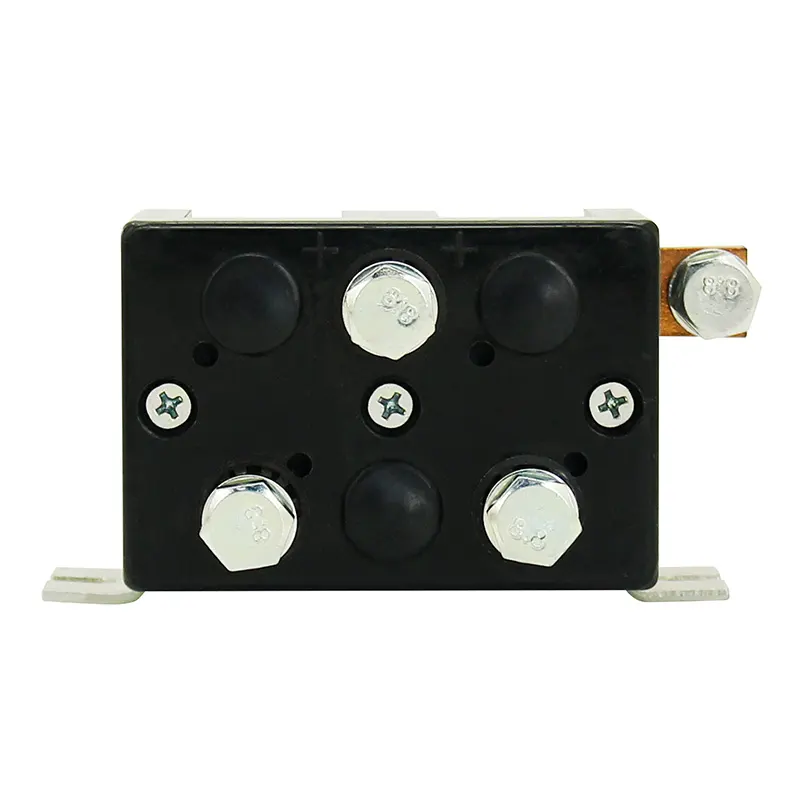

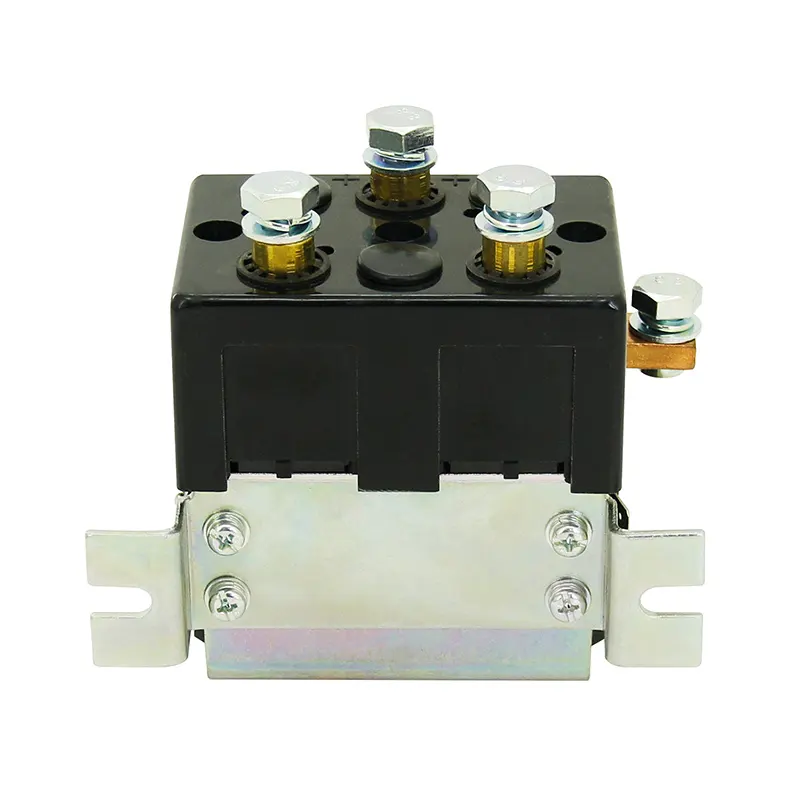

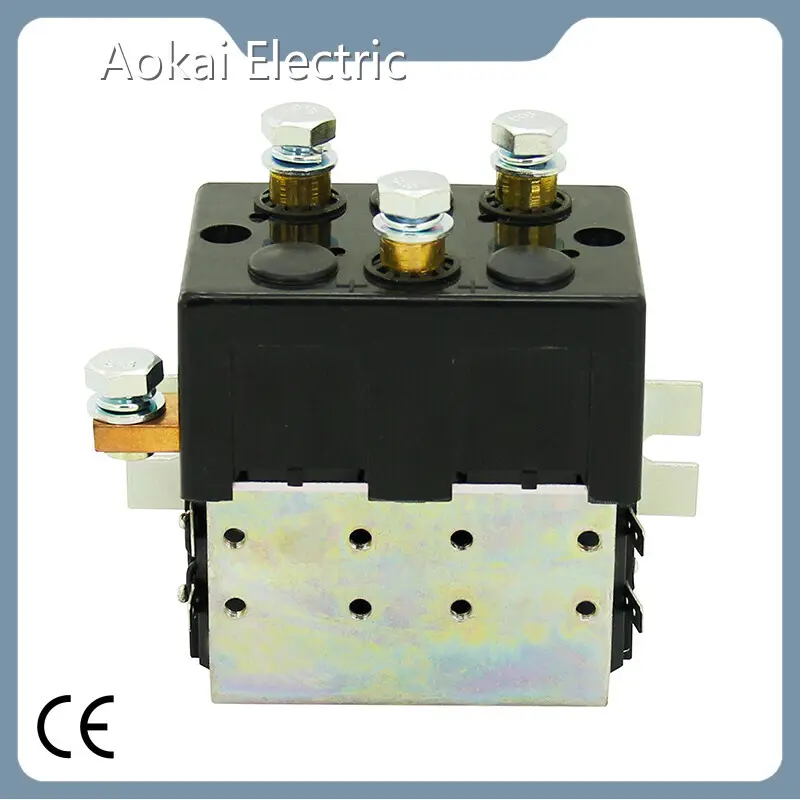

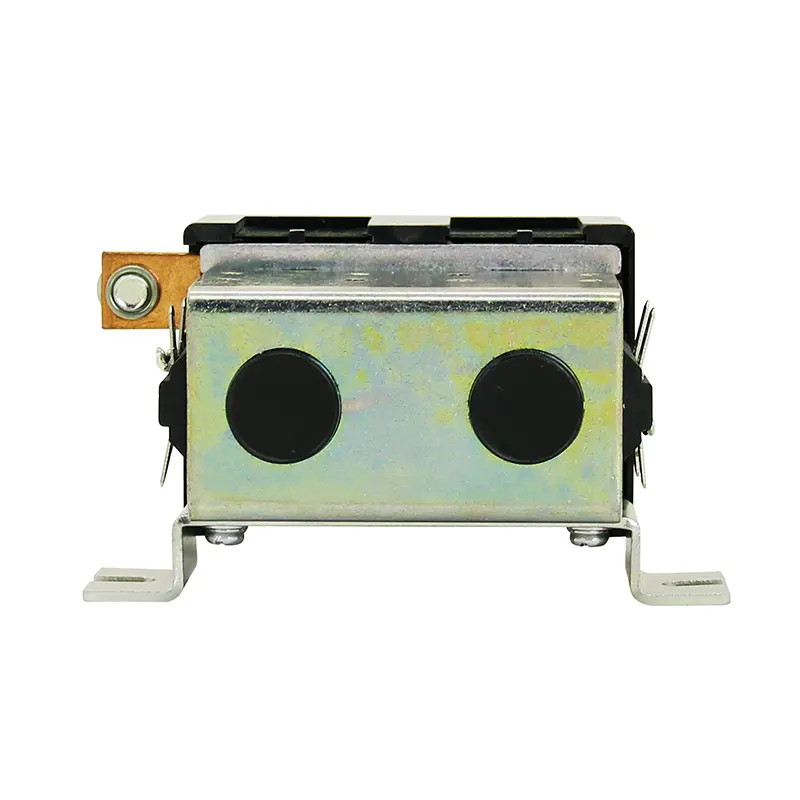

Реверсивный контактор двигателя постоянного тока Aokai Electric,-1
Особенности
◪ Непрерывная нагрузка 200А.
◪ Он имеет два набора нормально открытых и два набора нормально закрытых контактов.
◪ Потребляемая мощность катушки ≤20 Вт.
◪ Сопротивление изоляции — до 100 МОм (1000 В постоянного тока), выдерживаемое напряжение между контактом и катушкой — 1,5 кВ.
◪ Уровень защиты IP: IP50.
◪ Соответствует требованиям IEC 60664-1, GB/T14048.1 и GB/T14048.4.
◪ Соответствует требованиям RoHS (2015/863/EU), REACH (1907/2006/EC).
◪ Сертификат безопасности: CE.
Спецификация
Параметры производительности (при 23 ℃ ) | ||
Контактная информация | 2K (2NO), 2B (2NC) | |
Контактное сопротивление | ≤30 мОм | |
Падение напряжения на контактах | ≤100 мВ (при 125 А) | |
Ток перегрузки | ≤7le, ≯1с | |
Температурный диапазон | -40℃~85℃ | |
Грузовой терминал | Внутренняя резьба M8 | |
Влажность | 5%~95%RH | |
Внешний размер | 126мм*72мм*119мм | |
Эксплуатационная обязанность | Непрерывный | |
Электрическая долговечность при нагрузке (резистивная) | ≥20 000 раз | |
Момент затяжки проводов нагрузки | 8-10 Нм | |
Втягивающее напряжение | ≤70% США | |
Падение напряжения | 5%-40% США | |
Период возврата контактов | ≤5 мс | |
Время втягивания | ≤30 мс | |
Время отсева | ≤30 мс | |
Диэлектрическая прочность | Между основными контактами | 50 Гц/60 Гц 1500 В переменного тока/1 мин |
Между главными контактами и катушкой | 50 Гц/60 Гц 1500 В переменного тока/1 мин | |
Изоляция Сопротивление | Начальное состояние | 100МОм 1мин |
После электрической жизни | 50МОм 1мин | |
Шок | Стабильность | 20грамм (Включить) |
Прочность | 50грамм | |
Вибрация | 3,5 г, 10–200 Гц, 1/2 синусоиды (питание включено) | |
Механическая долговечность | ≥300 000 раз | |
Момент затяжки проводки катушки | 0,8*6,3 лопаточный терминал | |
ADC 200S2Z Параметры катушки | ||||
Напряжение катушки | Втягивающее напряжение | Падение напряжения | Сопротивление катушки | Потребляемая мощность катушки |
12V | ≤70%США | 5%-40%США | 7.2Ω±10% | 20W±10% |
24V | ≤70%США | 5%-40%США | 28.8Ω±10% | 20W±10% |
36V | ≤70%США | 5%-40%США | 64.8Ω±10% | 20W±10% |
48V | ≤70%США | 5%-40%США | 115.2Ω±10% | 20W±10% |
60V | ≤70%США | 5%-40%США | 180Ω±10% | 20W±10% |
72V | ≤70%США | 5%-40%США | 259.2Ω±10% | 20W±10% |
Введение продукта
Контактор постоянного тока этой серии используется для управления реверсом двигателя, который широко используется в электромобилях, электрических вилочных погрузчиках, электрических лебедках, инженерном оборудовании и т. д.
Кодирование модели
Схема подключения
Габаритный установочный чертеж
Преимущества компании
· Стиль конструкции реверсивного контактора двигателя постоянного тока Aokai Electric соответствует международным стандартам.
· Продукт имеет стабильную и надежную работу и поэтому может использоваться в течение длительного времени.
· Совершенная внутренняя система управления и современная производственная база являются хорошей основой для качественного реверсивного контактора двигателя постоянного тока компании Zhejiang Aokai Electric Co., Ltd.
Особенности компании
· Компания Zhejiang Aokai Electric Co., Ltd известна своим созданием и разработкой реверсивного контактора двигателя постоянного тока.
· Завод расположен в выгодном месте. Эта позиция находится ближе к портам и аэропортам, что помогает нам увеличить прибыль или увеличить долю рынка за счет сокращения времени доставки.
· Aokai Electric стремится приносить бесконечные преимущества и успех каждому клиенту на протяжении всего жизненного цикла. Проверьте сейчас!
Применение продукта
Реверсивный контактор двигателя постоянного тока, производимый нашей компанией, может использоваться во многих областях.
В соответствии с различными потребностями клиентов Aokai Electric способна предоставить клиентам разумные, комплексные и оптимальные решения.
