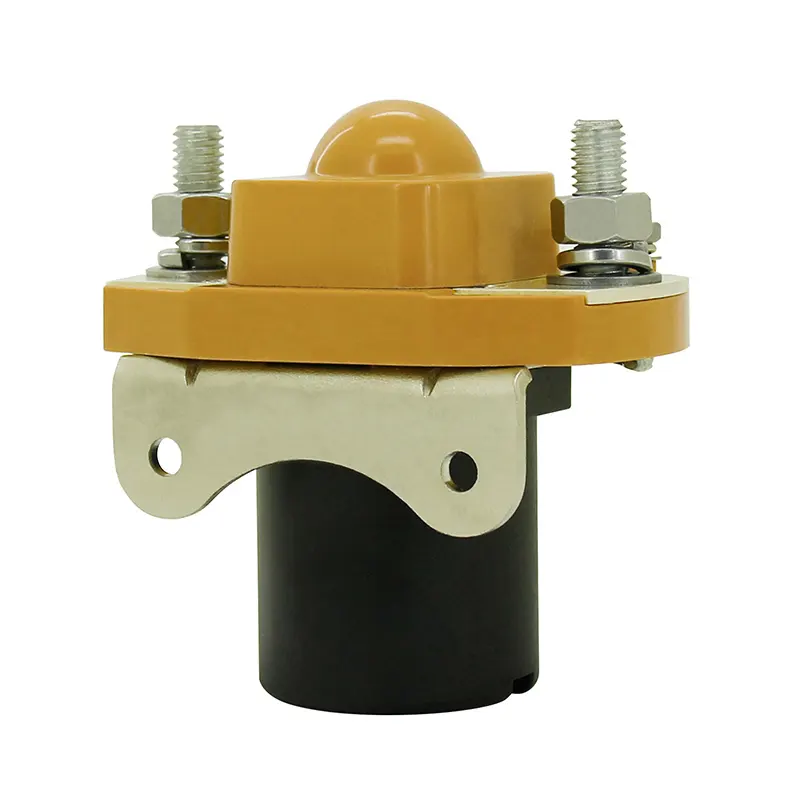

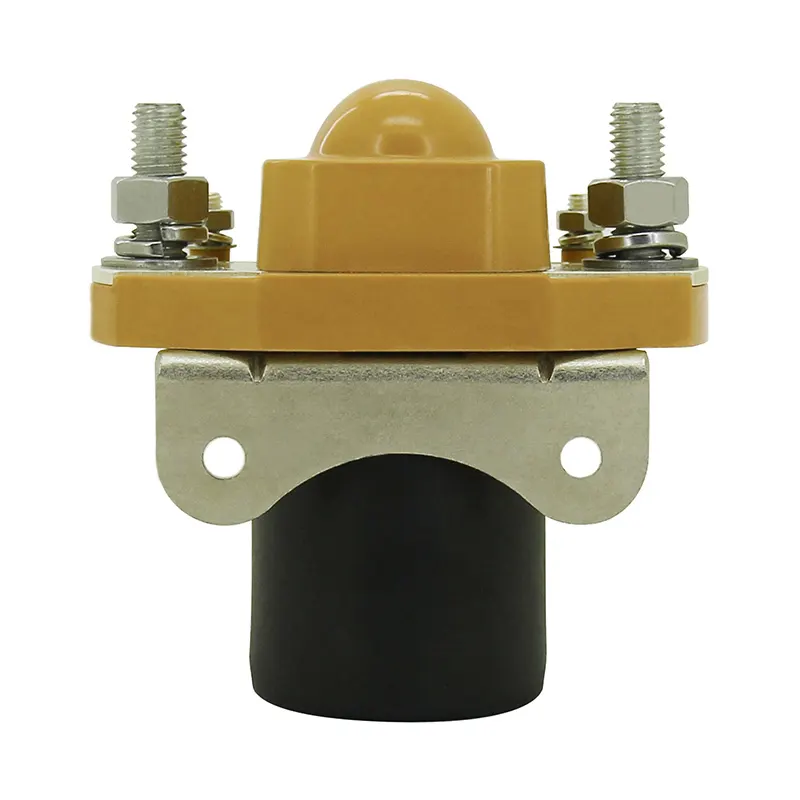

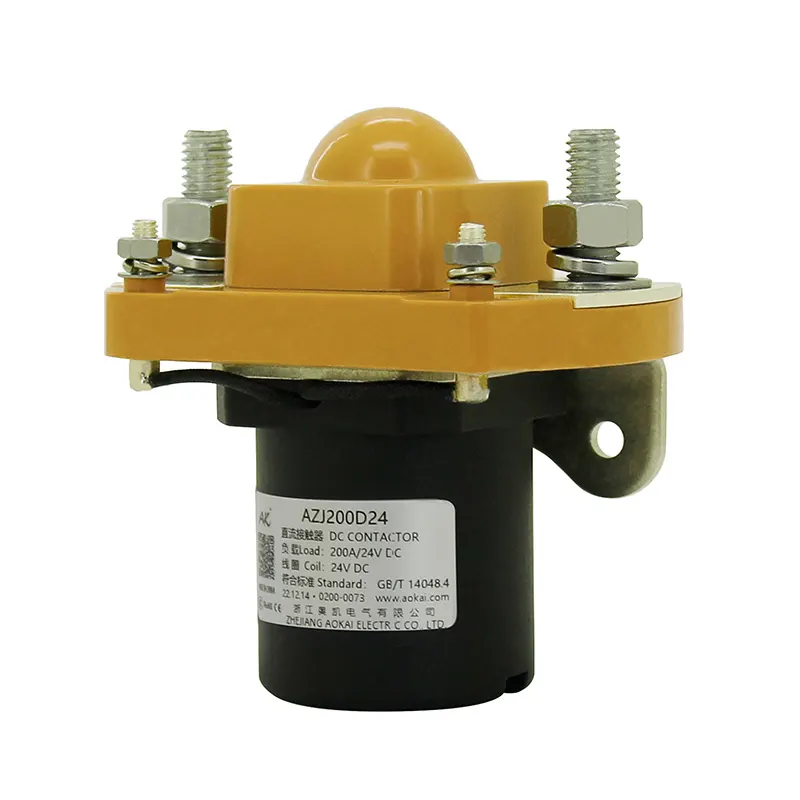

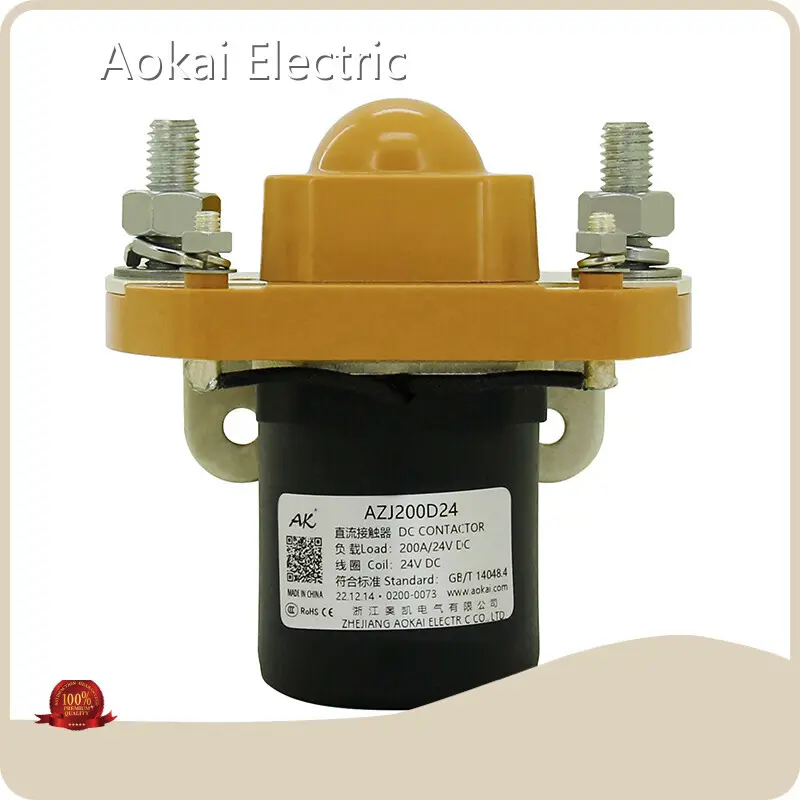

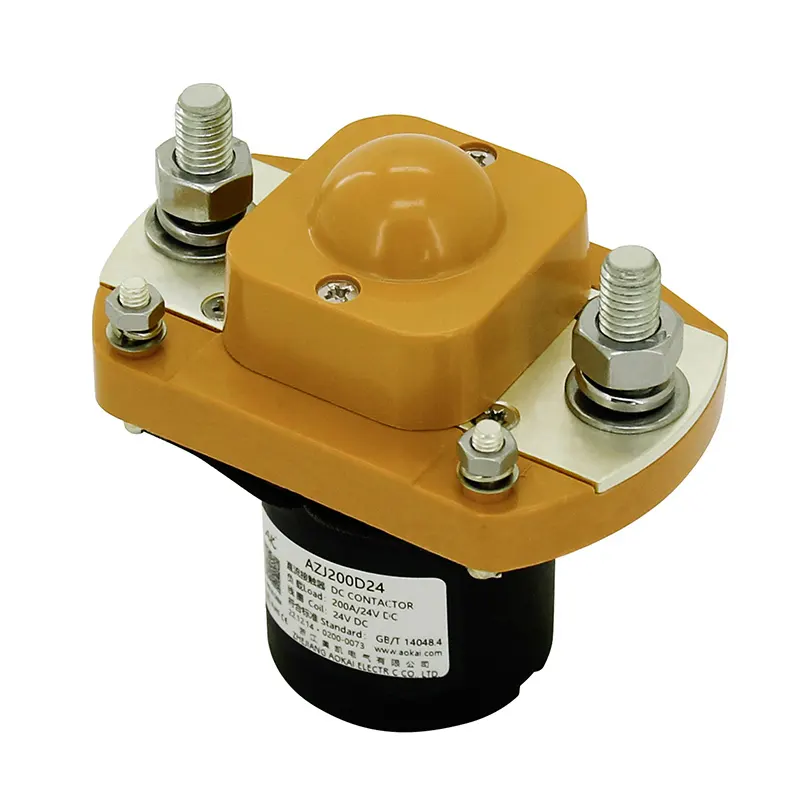

Нестандартные типы контакторных реле Aokai Electric
Подробная информация о типах контакторных реле
Введение продукта
Компания Zhejiang Aokai Electric Co., Ltd занимается разработкой типов контакторных реле, чтобы сделать их привлекательными. Этот продукт обеспечивается нашей командой контроля качества, которая проводит строгий процесс проверки качества. Это высоко признано клиентами на рынке.
Особенности
◪ Непрерывная нагрузка 200А.
◪ Он имеет один набор нормально открытых контактов.
◪ Потребляемая мощность катушки ≤9 Вт.
◪ Сопротивление изоляции — до 100 МОм (1000 В постоянного тока), выдерживаемое напряжение между контактом и катушкой — 3,5 кВ.
◪ Уровень защиты IP: IP50.
◪ Соответствует требованиям IEC 60664-1, GB/T14048.1 и GB/T14048.4.
◪ Соответствует требованиям RoHS (2015/863/EU), REACH (1907/2006/EC).
◪ Сертификат безопасности: CE, CCC.
Спецификация
Параметры производительности (при 23 ℃ ) | ||
Контактная информация | 1K (1NO) | |
Контактное сопротивление | ≤0,5 мОм | |
Падение напряжения на контактах | ≤80 мВ (при 200 А) | |
Ток перегрузки | ≤7le, ≯1с | |
Температурный диапазон | -40℃~85℃ | |
Грузовой терминал | Внешняя резьба M8 | |
Влажность | 5%~95%RH | |
Внешний размер | 85ммx56ммx86мм | |
Эксплуатационная обязанность | Непрерывный | |
Электрическая долговечность при нагрузке (резистивная) | ≥20 000 раз | |
Момент затяжки проводов нагрузки | 6-10 Нм | |
Подобрать Напряжение | ≤70% США | |
Уронить о напряжение | 5%-40% США | |
Период возврата контактов | ≤5 мс | |
P икап Время | ≤30 мс | |
Уронить о время | ≤30 мс | |
Диэлектрическая прочность | Между основными контактами | 50 Гц/60 Гц 1500 В переменного тока/1 мин |
Между главными контактами и катушкой | 50 Гц/60 Гц 1500 В переменного тока/1 мин | |
Изоляция Сопротивление | Начальное состояние | 100МОм 1мин |
После электрической жизни | 50МОм 1мин | |
Шок | Стабильность | 2.5грамм (Включить) |
Прочность | 5грамм | |
Вибрация | 3,5 г, 10–200 Гц, 1/2 синусоиды (питание включено) | |
Механическая долговечность | ≥100 000 раз | |
Момент затяжки проводки катушки | 1,2-2,0 Нм | |
AZJ200S Параметры катушки | ||||
Напряжение катушки | P икап Напряжение | Дро по напряжение | Сопротивление катушки | Потребляемая мощность катушки |
12V | ≤70%США | 5%-40%США | 16Ω±10% | 9W±10% |
24V | ≤70%США | 5%-40%США | 63Ω±10% | 9W±10% |
36V | ≤70%США | 5%-40%США | 144Ω±10% | 9W±10% |
48V | ≤70%США | 5%-40%США | 256Ω±10% | 9W±10% |
60V | ≤70%США | 5%-40%США | 400Ω±10% | 9W±10% |
72V | ≤70%США | 5%-40%США | 576Ω±10% | 9W±10% |
AZJ200D Параметры катушки | ||||||
Напряжение катушки | P икап Напряжение | Дро по напряжение | Сопротивление катушки | Стартовая мощность | Удержание власти | |
Начало | Держа | |||||
12V | ≤70%США | 5%-40%США | 2Ω±10% | 48Ω±10% | 72W±10% | 4W±10% |
24V | ≤70%США | 5%-40%США | 7.5Ω±10% | 190Ω±10% | 75W±10% | 4W±10% |
36V | ≤70%США | 5%-40%США | 17.5Ω±10% | 430Ω±10% | 75W±10% | 4W±10% |
48V | ≤70%США | 5%-40%США | 31Ω±10% | 768Ω±10% | 75W±10% | 4W±10% |
60V | ≤70%США | 5%-40%США | 48Ω±10% | 1,200Ω±10% | 75W±10% | 4W±10% |
72V | ≤70%США | 5%-40%США | 68Ω±10% | 1,500Ω±10% | 75W±10% | 4W±10% |
| Характеристики упаковки | |||||||
| Модель продукта | Упаковка | Мин. КОЛ-ВО внутренней упаковки | Размер коробки (ДxШxВ см) | Вес нетто/шт. (Макс.) г | Общее количество (шт.) | Вес нетто (Макс.) кг | Вес брутто (Макс.) кг |
| AZJ200 | Жемчужный хлопок+картон | 20 шт/слой | 56x38.5x21 | 520 | 40 | 20.8 | 21.9 |
| Примечание: 1. Для справки приведен только один пример различных типичных характеристик упаковки для каждой категории продуктов.2. Фактический вес упаковки будет зависеть от влажности окружающей среды. Чтобы узнать конкретный вес партии, свяжитесь со своим торговым персоналом. | |||||||
Введение продукта
Контактор постоянного тока этой серии используется в электрических системах управления, таких как оборудование электропитания связи, преобразователи частоты, инженерное оборудование, электромобили, электрические вилочные погрузчики, автомобили, поезда, корабли, источники бесперебойного питания и т. д.
Кодирование модели
Схема подключения
Габаритный установочный чертеж
