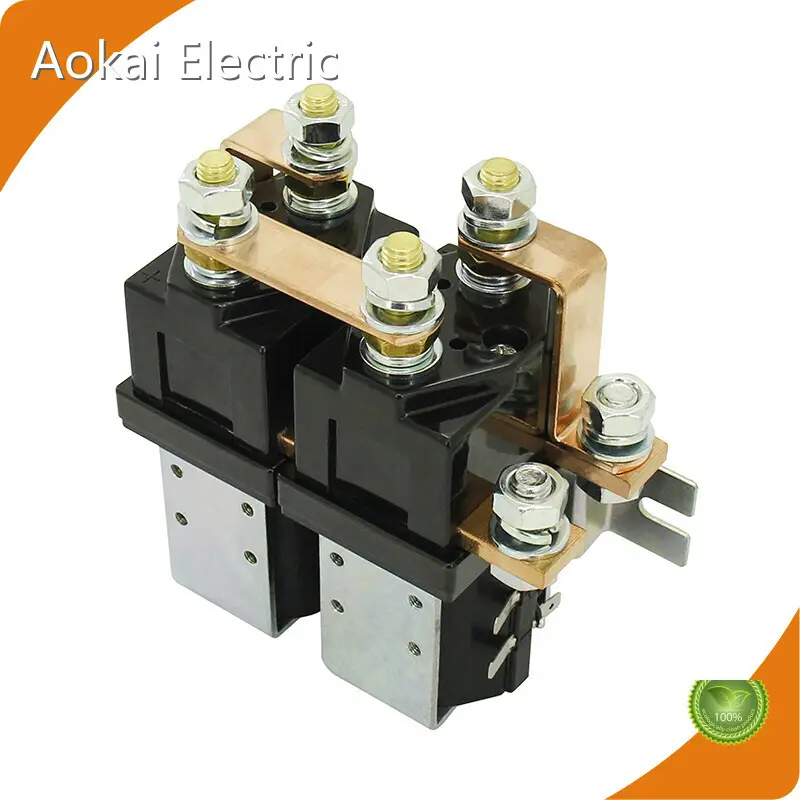

Подробная информация о реверсивном контакторе постоянного тока
Описание продукта
При производстве реверсивных контакторов постоянного тока Aokai Electric гарантируется выбор сырья. Этот продукт тщательно тестируется по различным параметрам качества, чтобы гарантировать высокую долговечность. Мы также уже много лет используем реверсивный контактор постоянного тока.
Особенности
◪ Непрерывная нагрузка 400А.
◪ Он имеет два набора нормально открытых и два набора нормально закрытых контактов.
◪ Потребляемая мощность катушки ≤20 Вт.
◪ Сопротивление изоляции — до 100 МОм (1000 В постоянного тока), выдерживаемое напряжение между контактом и катушкой — 1 кВ.
◪ Уровень защиты IP: IP40.
◪ Соответствует требованиям IEC 60664-1, GB/T14048.1 и GB/T14048.4.
◪ Соответствует требованиям RoHS (2015/863/EU), REACH (1907/2006/EC).
◪ Сертификат безопасности: CE.
Спецификация
Параметры производительности (при 23 ℃ ) | ||
Контактная информация | 2K (2NO), 2B (2NC) | |
Контактное сопротивление | ≤0,5 мОм | |
Падение напряжения на контактах | ≤80 мВ (при 400 А) | |
Ток перегрузки | ≤7le, ≯1с | |
Температурный диапазон | -25℃~60℃ | |
Грузовой терминал | Внешняя резьба M10 | |
Влажность | 20%~90%RH | |
Внешний размер | 160,5x72x153 мм | |
Эксплуатационная обязанность | Непрерывный | |
Электрическая долговечность при нагрузке (резистивная) | ≥6000 раз | |
Момент затяжки проводов нагрузки | 10-13 Нм | |
Втягивающее напряжение | ≤70% США | |
Падение напряжения | ≥10% Нас | |
Период возврата контактов | ≤5 мс | |
Время втягивания | ≤30 мс | |
Время отсева | ≤30 мс | |
Диэлектрическая прочность | Между основными контактами | 50 Гц/60 Гц 1000 В переменного тока/1 мин |
Между главными контактами и катушкой | 50 Гц/60 Гц 1000 В переменного тока/1 мин | |
Изоляция Сопротивление | Начальное состояние | 100МОм 1мин |
После электрической жизни | 50МОм 1мин | |
Шок | (60-100) раз/мин, Ускорение<4грамм | |
Вибрация | 3,5 г, 10–200 Гц, 1/2 синусоиды (питание включено) | |
Механическая долговечность | ≥100 000 раз | |
Проводка катушки | 0,8*6,3 лопаточный терминал | |
A SW400S2Z Параметры катушки | ||||
Напряжение катушки | Втягивающее напряжение | Падение напряжения | Удержание тока | Потребляемая мощность катушки (Держа) |
12V | ≤70%США | ≥10%США | ≤1.50A | <20W |
24V | ≤70%США | ≥10%США | ≤0.70A | |
36V | ≤70%США | ≥10%США | ≤0.50A | |
48V | ≤70%США | ≥10%США | ≤0.35A | |
60V | ≤70%США | ≥10%США | ≤0.30A | |
72V | ≤70%США | ≥10%США | ≤0.25A | |
Введение продукта
Контактор постоянного тока этой серии используется для управления реверсом двигателя, который широко используется в электромобилях, электрических вилочных погрузчиках, электрических лебедках, инженерном оборудовании и т. д.
Кодирование модели
Схема подключения
Габаритный установочный чертеж
