Контактор постоянного тока на заказ Aokai Electric

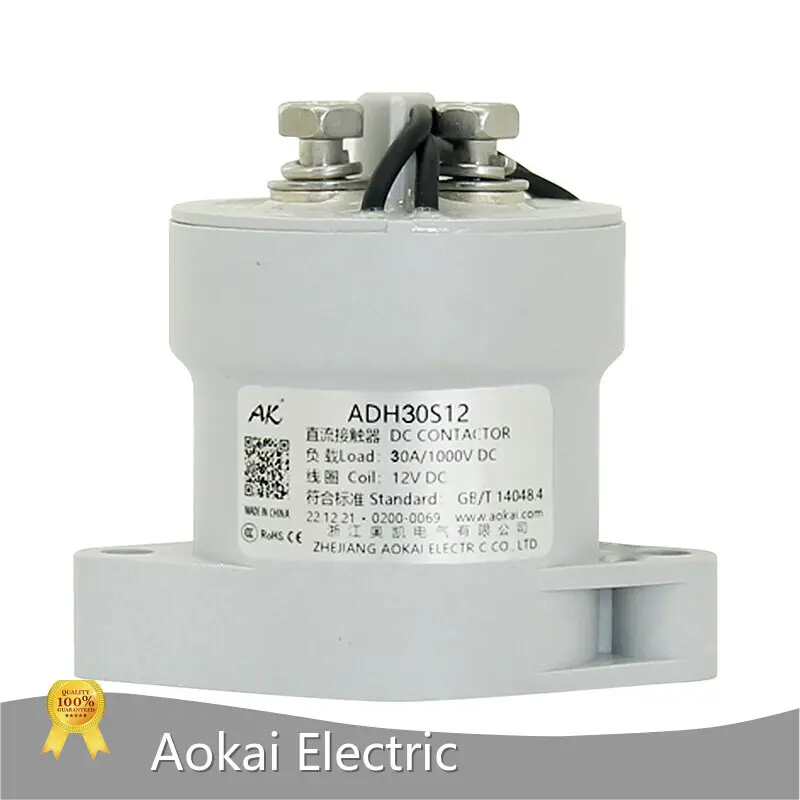

Подробная информация о контакторе постоянного тока
Быстрая детализация
Контактор постоянного тока Aokai Electric изготовлен с использованием высококачественного сырья. Он может выдержать жесткую конкуренцию на рынке с оптимальным качеством. Более чем десятилетия осадков и напряженной работы позволили компании Zhejiang Aokai Electric Co., Ltd накопить большой объем отраслевой информации и производственного опыта.
Информация о продукте
Подробная информация о контакторе постоянного тока показана ниже.
Особенности
◪ Герметизация высокопрочной эпоксидной смолой, отсутствие риска утечки дуги, отсутствие возгорания или взрыва в течение всего срока службы. ◪ Заливка инертным газом преимущественно азотом улучшает характеристики гашения дуги и эффективно предотвращает окисление и перегорание контактов. Контактное сопротивление низкое и стабильное, а контактная часть может соответствовать степени защиты IP67. ◪ Допустимая токовая нагрузка 30А, 85°C, длительный период времени. ◪ Сопротивление изоляции достигает 100 МОм (1000 В постоянного тока), а выдерживаемое напряжение между контактом и катушкой составляет 3,5 кВ. ◪ Соответствует требованиям IEC 60664-1, GB/T14048.1 и GB/T14048.4. ◪ Соответствует требованиям RoHS (2015/863/EU), REACH (1907/2006/EC). ◪ Сертификат безопасности: CE, CCC.
Спецификация
Спецификация основного контакта с | |
Контактная информация | 1K (1NO) |
Контактная полярность | Неполярность |
Контактное сопротивление | ≤0,5 мОм (при 30 А) |
Макс. Коммутируемое напряжение | 1,000VDC |
Макс. Разрывной ток | 240 А (320 В постоянного тока) 1 операция |
Электрическая долговечность (резистивная нагрузка) | 1000 операций (1000 В постоянного тока, 30 А) |
3000 операций (750 В постоянного тока, 30 А) | |
9000 операций (450 В постоянного тока, 30 А) | |
Механическая выносливость | 300 000 операций |
Выдерживать ток | 30А, непрерывный |
45А, 60мин. | |
60А, 5мин | |
120А, 30с | |
Параметры производительности (при 23 ℃ ) | ||
Напряжение срабатывания | ≤70% США | |
Падение напряжения | <40%США, >5%США | |
Время забирать | ≤25 мс | |
Период возврата контактов | ≤5 мс | |
Дро по время | ≤10 мс | |
Диэлектрическая прочность | Между основными контактами | 3500 В постоянного тока 1 мин. |
Между главными контактами и катушкой | 3500 В постоянного тока 1 мин. | |
Изоляция Сопротивление | Начальное состояние | 100МОм 1мин |
После электрической жизни | 50МОм 1мин | |
Шок | Стабильность | 20грамм (Включить) |
Прочность | 50грамм | |
Вибрация | 10 г, 10–500 Гц, 1/2 синусоиды (питание включено) | |
Относительная влажность | 5%~95%RH | |
Температура | -40℃~85℃ | |
Грузовой терминал | Внутренняя резьба М4 | |
Вес | Около 100 г | |
Измерение | 51,7x36x46 мм | |
Параметр вспомогательного контакта с | |
Вспом. Контактная информация | / |
Вспом. Контактный номинальный ток | / |
Вспом. Свяжитесь с Максом. Разрывное напряжение | / |
Параметры катушки ADH30S с | ||||
Напряжение катушки | P икап Напряжение VDC | Уронить о напряжение VDC | Сопротивление катушки | Потребляемая мощность катушки |
12V | ≤70%США | 5%-40%США | 36Ω±5% | 4W±10% |
24V | ≤70%США | 5%-40%США | 144Ω±5% | 4W±10% |
36V | ≤70%США | 5%-40%США | 324Ω±5% | 4W±10% |
48V | ≤70%США | 5%-40%США | 576Ω±5% | 4W±10% |
60V | ≤70%США | 5%-40%США | 900Ω±5% | 4W±10% |
72V | ≤70%США | 5%-40%США | 1,296Ω±5% | 4W±10% |
| Характеристики упаковки | |||||||
| Модель продукта | Упаковка | Мин. КОЛ-ВО внутренней упаковки | Размер коробки (ДxШxВ см) | Вес нетто/шт. (Макс.) г | Общее количество (шт.) | Вес нетто (Макс.) кг | Вес брутто (Макс.) кг |
| ADH30S | Жемчужный хлопок+картон | - | - | 100 | - | - | - |
| Примечание: 1. Для справки приведен только один пример различных типичных характеристик упаковки для каждой категории продуктов.2. Фактический вес упаковки будет зависеть от влажности окружающей среды. Чтобы узнать конкретный вес партии, свяжитесь со своим торговым персоналом. | |||||||
Введение продукта
Релейный контактор постоянного тока этой серии используется для управления напряжением постоянного тока в таких областях, как новые энергетические транспортные средства, строительная техника, фотоэлектрические системы, интеллектуальное оборудование для ветроэнергетики, системы зарядки и разрядки аккумуляторов, зарядные сваи и т. д.
Кодирование модели
Схема подключения
Габаритный установочный чертеж
