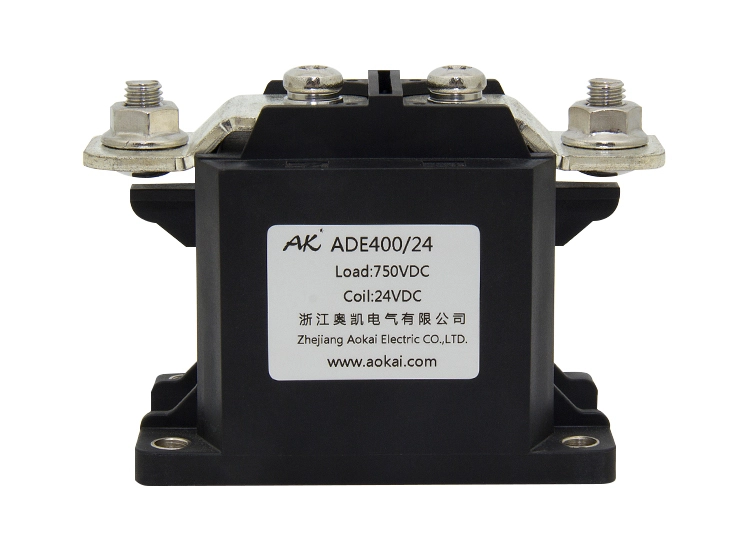

Aokai 400A, высокое напряжение, 1000 В постоянного тока, напряжение катушки 12 В постоянного тока, 24 В постоянного тока ADE400, контактор высокого напряжения постоянного тока для аккумуляторной батареи New Energy EV
Aokai 400A, высокое напряжение, 1000 В постоянного тока, напряжение катушки 12 В постоянного тока, 24 В постоянного тока ADE400, контактор высокого напряжения постоянного тока для аккумуляторной батареи New Energy EV
Описание продукта
Созданный для обеспечения высокой производительности и надежности, он’Это лучший выбор для вашего электромобиля, зарядки электромобиля, фотоэлектрической генерации, системы хранения энергии и других систем высокого напряжения постоянного тока.
Ваше надежное решение для подключения цепей высокого напряжения постоянного тока, низкая стоимость, стабильная работа, обеспечение эффективной и безопасной работы вашего оборудования.
Система HVDC
Герметичный, высокая устойчивость к короткому замыканию.
Уровень защиты IP: IP67
Номинальный ток: непрерывный 400А
Контактная форма: SPST-NO
Сопротивление изоляции: 100 мω (1000VDC)
Выдерживаемое напряжение между главными контактами и катушкой: 3 кВ
Диэлектрическая прочность: 3000 В постоянного тока 1мин (между основными контактами)
Размер: 113ммx65ммx77мм
Механический срок службы: 200 000 операций.
Электрическая долговечность: 1000 операций (750 В постоянного тока, 400 А)
Температура: от -40 ℃ до 85 ℃.
Контроль качества: CE, RoHS
Бренд & Логотип: АК
Особенности
◪ Используя технологию керамической пайки, контактная часть заполняется в основном газообразным водородом, чтобы эффективно предотвратить окисление и выгорание контактов. Контактное сопротивление низкое и стабильное, а контактная часть может соответствовать степени защиты IP67.
◪ Допустимая токовая нагрузка 400А, 85°C, длительный период времени.
◪ Сопротивление изоляции — до 100 МОм (1000 В постоянного тока), выдерживаемое напряжение между контактом и катушкой — 3 кВ.
◪ Соответствует требованиям IEC 60664-1, GB/T14048.1 и GB/T14048.4.
◪ Соответствует требованиям RoHS (2015/863/EU), REACH (1907/2006/EC).
◪ Сертификат безопасности: CE, RoHS.
Спецификация
Спецификация основного контакта с | |
Контактная информация | 1K (1NO) |
Контактная полярность | Неполярность |
Контактное сопротивление | ≤0,5 мОм (при 400 А) |
Макс. Коммутируемое напряжение | 750VDC |
Макс. Разрывной ток | 2500 А (320 В постоянного тока) 1 операция |
Электрическая долговечность (резистивная нагрузка) | 6000 операций (450 В постоянного тока, 400 А) |
1000 операций (750 В постоянного тока, 400 А) | |
Механическая выносливость | 200 000 операций |
Выдерживать ток | 400А, непрерывный |
450А, 60мин | |
600А, 20мин | |
1200 А, 30 с | |
3000 А, 0,6 с | |
| 113 ммx65ммx77мм |
Параметры производительности (при 23 ℃ ) | ||
Напряжение срабатывания | ≤75%США | |
Падение напряжения | ≥8%США | |
Время забирать | ≤30 мс | |
Период возврата контактов | ≤5 мс | |
Дро по время | ≤10 мс | |
Диэлектрическая прочность | Между основными контактами | 3000 В постоянного тока 1 мин. |
Между главными контактами и катушкой | 2500 В постоянного тока 1 мин. | |
Изоляция
| Начальное состояние | 100МОм 1мин |
После электрической жизни | 50МОм 1мин | |
Шок | Стабильность | 20G (питание включено) |
Прочность | 50G | |
Вибрация | 5G, 10–500 Гц, 1/2 синусоиды (питание включено) | |
Относительная влажность | 5%~85%RH | |
Температура | -40℃~85℃ | |
Грузовой терминал | Внутренняя резьба M6/шина | |
Вес | Около 800 г | |
A DE100 Параметры катушки | ||||
Напряжение катушки | P икап Напряжение | Уронить о напряжение | Сопротивление катушки (удержание) | Потребляемая мощность катушки |
12V | ≤75%США | ≥8%США | 32Ω±10% | 4.5W±10% |
24V | ≤75%США | ≥8%США | 127.6Ω±10% | 4.5W±10% |
48V | ≤75%США | ≥8%США | 512Ω±10% | 4.5W±10% |
60V | ≤75%США | ≥8%США | 800Ω±10% | 4.5W±10% |
72V | ≤75%США | ≥8%США | 1,152Ω±10% | 4.5W±10% |
Введение продукта
Контакторные реле постоянного тока ADE Tseries Серия ADE используется в областях управления мощностью постоянного напряжения, таких как новые энергетические транспортные средства, строительная техника, фотоэлектрические системы, интеллектуальное оборудование для ветроэнергетики, системы зарядки и разрядки аккумуляторов, зарядные сваи и т. д.
Кодирование модели
Схема подключения
Габаритный установочный чертеж
Примечание. Эти данные предназначены только для справки при выборе клиента. Компания AOKAI приложила все усилия, чтобы обеспечить точность информации. Спецификации и параметры продукта могут быть изменены в связи с улучшением продукта и т. д., они могут быть противоречивыми из-за необновления вовремя. Для получения информации о конкретных параметрах и характеристиках каждого продукта обратитесь к образцам, предоставленным AOKAI, и соответствующей подписанной и контролируемой спецификации.
