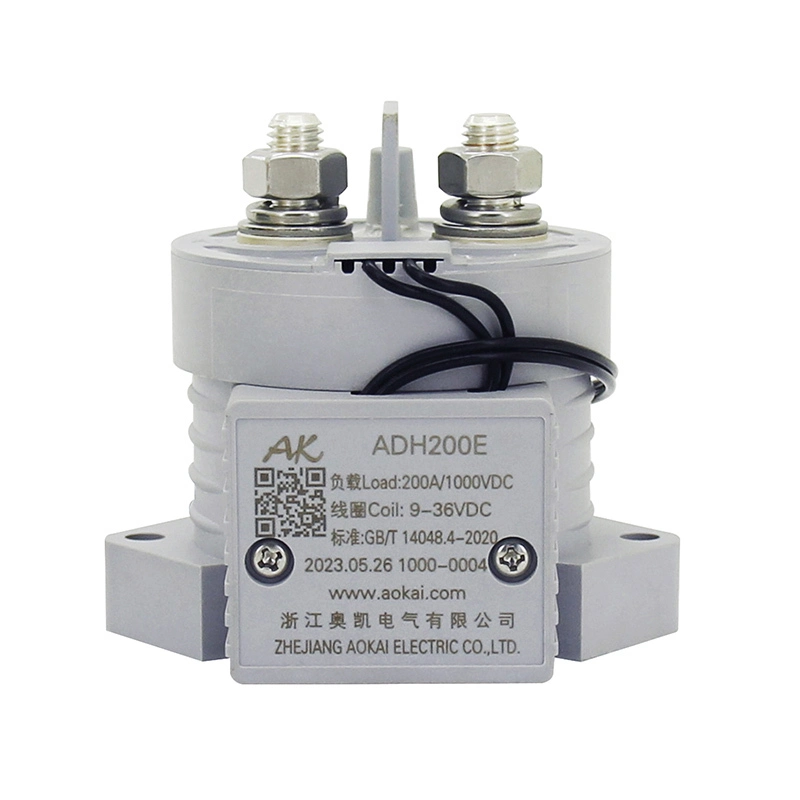

200A 1000V ADH200E энергосберегающий SPST ОТСУТСТВИЕ реле контактора постоянного тока эпоксидной смолы высокого напряжения

Спецификация основного контакта с

Контактная информация

1K (1NO)

Контактная полярность

Неполярность

Контактное сопротивление

≤0,5 мОм (при 200 А)

Макс. Коммутируемое напряжение

1,000VDC

Макс. Разрывной ток

2000 А (320 В постоянного тока) 1 операция

Электрическая долговечность (резистивная нагрузка)

5000 операций (1000 В постоянного тока, 200 А)

10 000 операций (750 В постоянного тока, 200 А)

15 000 операций (500 В постоянного тока, 200 А)

Механическая выносливость

300 000 операций

Выдерживать ток

200А, непрерывный

400А, 60мин

500А, 5мин

600А, 1мин

Повышение температуры

Повышение температуры главного контакта ≤45K (50 мм2, 200 А, непрерывный)

Параметры производительности (при 23 ℃ )

Напряжение срабатывания

См. таблицы параметров катушек.

Падение напряжения

См. таблицы параметров катушек.

Время забирать

≤25 мс

Период возврата контактов

≤5 мс

Дро по время

≤10 мс

Диэлектрическая прочность

Между основными контактами

12 000 В постоянного тока 1 мин.

Между главными контактами и катушкой

3500 В постоянного тока 1 мин.

Изоляция
Сопротивление

Начальное состояние

100МОм 1мин

После электрической жизни

50МОм 1мин

Шок

Стабильность

20грамм (Включить)

Прочность

50грамм

Вибрация

10 г, 10–500 Гц, 1/2 синусоиды (питание включено)

Относительная влажность

5%~95%RH

Температура

-40℃~85℃

Грузовой терминал

Внешняя резьба M8

Вес

Около 480 г

Измерение

80ммх65,5ммх72,5мм

Параметр вспомогательного контакта с

Вспом. Контактная информация

FK/FB/FZ (1NO/1NC/1CO)

Вспом. Контактный номинальный ток

5A

Вспом. Свяжитесь с Максом. Разрывное напряжение

120VDC

ADH 20 0 E Параметр катушки с

Напряжение катушки

P икап  Напряжение  VDC

Уронить о напряжение
VDC

Сопротивление катушки

Стартовая мощность

Удержание власти

9-36V

9-36V

5-7V

3.5Ω±10%

25W±10%
(<100 мс)

2W±10%

ADH 20 0 W Параметр катушки с

Напряжение катушки

P икап  Напряжение  VDC

Уронить о напряжение
VDC

Сопротивление катушки

Стартовая мощность

Удержание власти

32-96V

32-96V

16-20V

40.5Ω±10%

25W±10%
(<100 мс)

2W±10%

ADH 20 0 D Параметр катушки с

Напряжение катушки

P икап  Напряжение
VDC

Уронить о напряжение
VDC

Сопротивление катушки

Стартовая мощность

Удержание власти

Начало

Держа

12V

≤70%США

5%-40%США

2.5Ω±10%

48Ω±10%

60W±10%

3W±10%

24V

≤70%США

5%-40%США

10Ω±10%

190Ω±10%

60W±10%

3W±10%

48V

≤70%США

5%-40%США

40Ω±10%

768Ω±10%

60W±10%

3W±10%

60V

≤70%США

5%-40%США

62.5Ω±10%

1,200Ω±10%

60W±10%

3W±10%

72V

≤70%США

5%-40%США

90Ω±10%

1,730Ω±10%

60W±10%

3W±10%

ADH 20 0 DE  Параметр катушки с

Напряжение катушки

P икап  Напряжение
VDC

Уронить о напряжение
VDC

Сопротивление катушки

Стартовая мощность

Удержание власти

Начало

Держа

12V

≤70%США

5%-40%США

2.5Ω±10%

48Ω±10%

60W±10%

3W±10%

24V

≤70%США

5%-40%США

10Ω±10%

190Ω±10%

60W±10%

3W±10%

48V

≤70%США

5%-40%США

40Ω±10%

768Ω±10%

60W±10%

3W±10%

60V

≤70%США

5%-40%США

62.5Ω±10%

1,200Ω±10%

60W±10%

3W±10%

72V

≤70%США

5%-40%США

90Ω±10%

1,730Ω±10%

60W±10%

3W±10%
