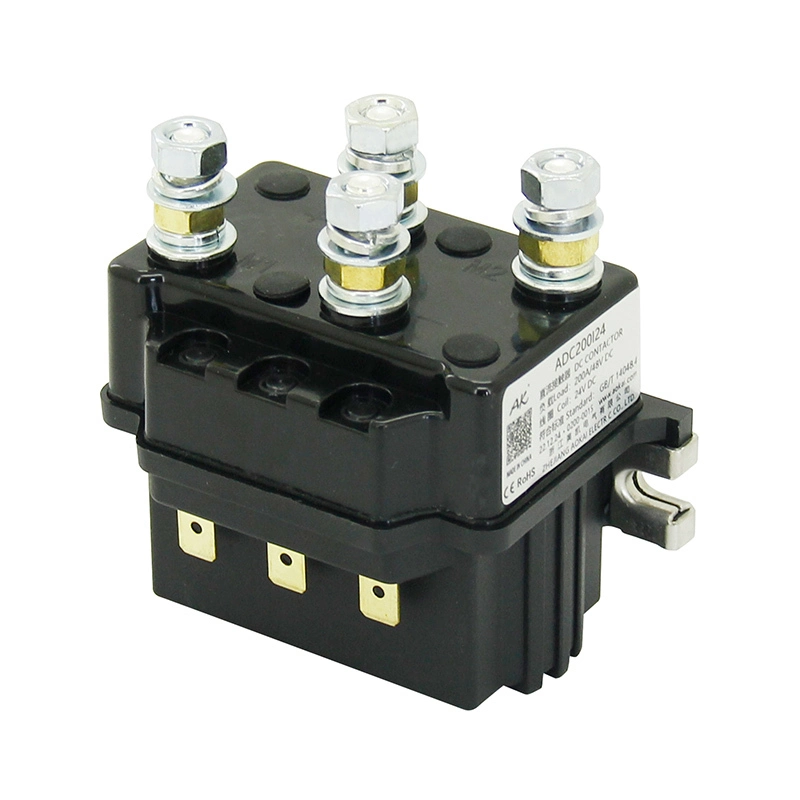

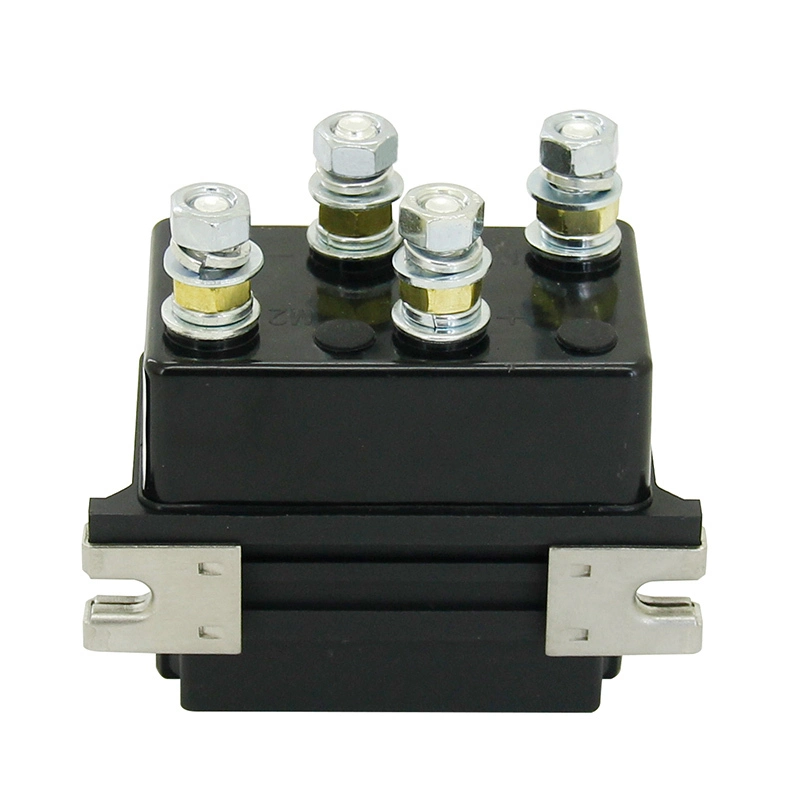

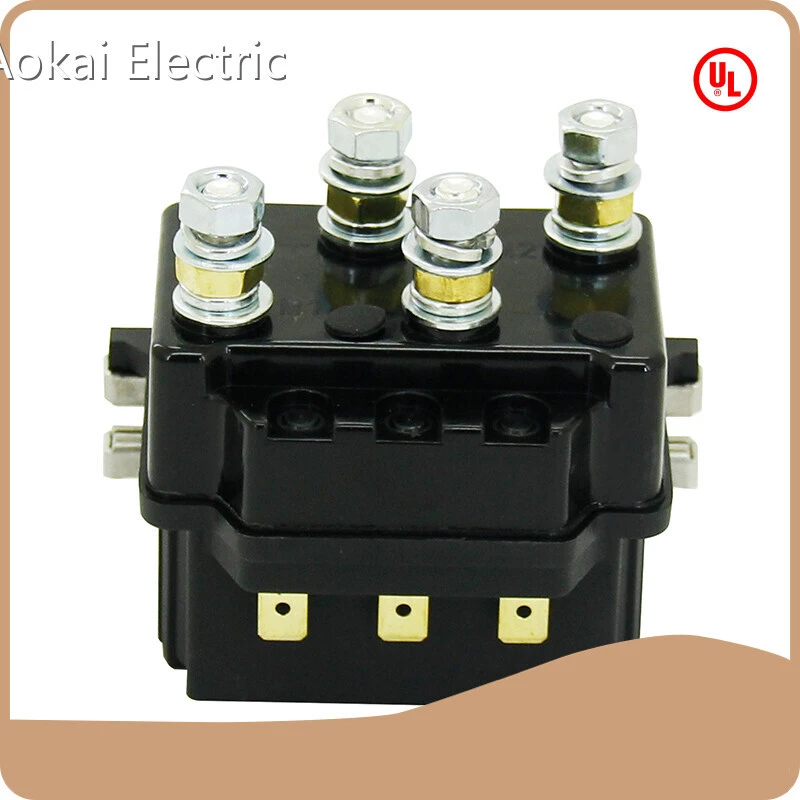

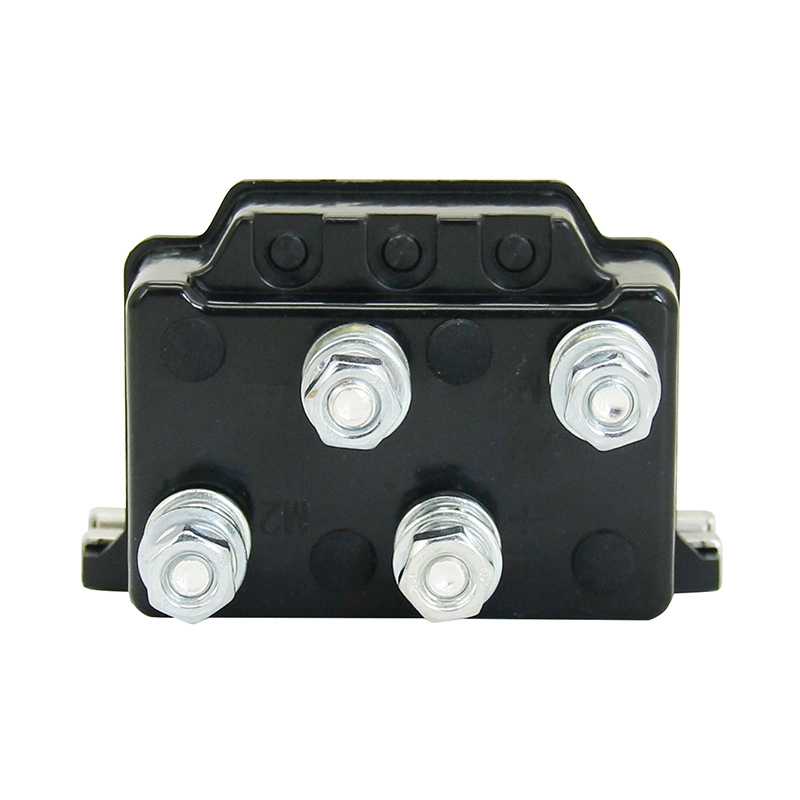

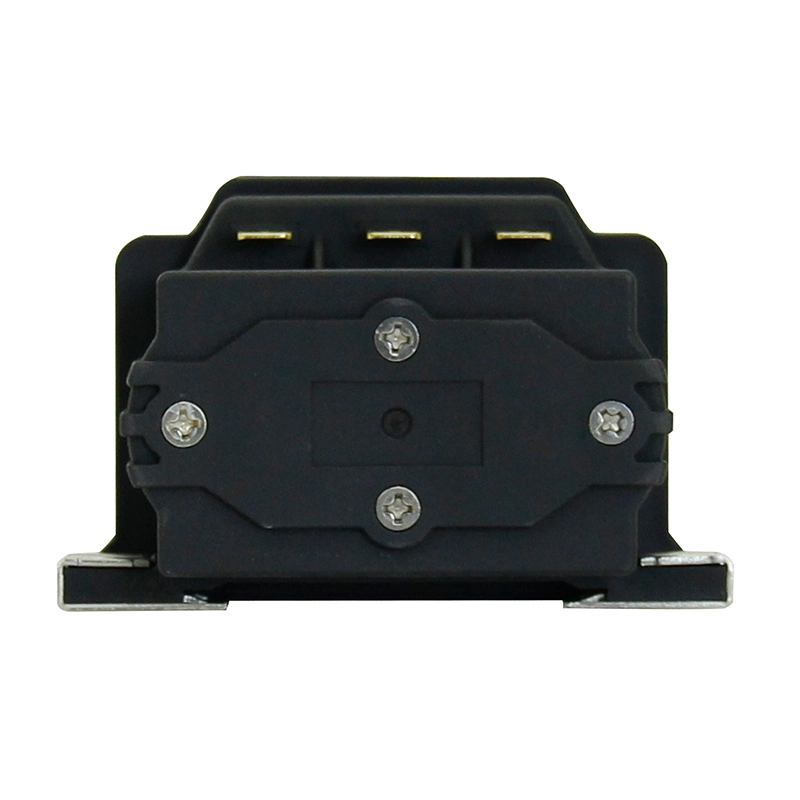

Detalhes do produto do contator 1500 Vcc
Número uick Detail
O contator Aokai Electric 1500v dc lidera a indústria no progresso da produção. É detalhadamente testado por nossa equipe profissional de controle de qualidade. Zhejiang Aokai Electric Co., Ltd possui sua própria rede de vendas para cobrir áreas-chave da China.
Número roduct
Com foco em cada detalhe do contator 1500 Vcc, nos esforçamos para criar produtos de alta qualidade.
Características
◪ Carga intermitente de 200A.
◪ Possui dois conjuntos de contatos normalmente abertos e dois conjuntos de contatos normalmente fechados.
◪ Consumo de energia da bobina ≤24W.
◪ A resistência de isolamento é de até 100MΩ (1.000VDC), a tensão suportável entre o contato e a bobina é de 3,5kV.
◪ Nível de proteção IP: IP67.
◪ Compatível com os requisitos IEC 60664-1, GB/T14048.1 e GB/T14048.4.
◪ Em conformidade com os requisitos RoHS (2015/863/EU), REACH (1907/2006/CE).
◪ Certificado de segurança: CE.
Especificação
Parâmetros de desempenho (em 23 ℃ ) | ||
Acordo de Contato | 2K (2NO), 2B (2NC) | |
Contato de resistência | ≤30mΩ | |
Queda de tensão de contato | ≤80mV (a 80A) | |
Corrente de sobrecarga | ≤4le, ≯1s | |
Faixa de temperatura | -40℃~85℃ | |
Terminal de carga | Rosca Externa M6 | |
Umidade | 5%~95%RH | |
Dimensão externa | 81mm*53mm*75mm | |
Dever Operacional | Intermitente | |
Durabilidade Elétrica com Carga (Resistiva) | ≥20.000 vezes | |
Torque de fiação de carga | 3-6N.m | |
Tensão de entrada | ≤70% EUA | |
Tensão de queda | 5%-40% nós | |
Período de rejeição do contato | ≤5ms | |
Horário de retirada | ≤30ms | |
Hora de abandono | ≤30ms | |
Rigidez dielétrica | Entre Contatos Principais | 50Hz/60Hz 1.500 VCA/1min |
Entre os contatos principais e a bobina | 50Hz/60Hz 1.500 VCA/1min | |
Isolamento Resistência | Estado inicial | 100MΩ 1min |
Depois da vida elétrica | 50MΩ 1min | |
Choque | Estabilidade | 20g (Ligar) |
Força | 50g | |
Vibração | 3,5g, 10 ~ 200 Hz, 1/2 onda senoidal (ligado) | |
Durabilidade Mecânica | ≥100.000 vezes | |
Torque de fiação da bobina | 0,5-0,8Nm | |
ADC 200I Parâmetros da bobina | ||||
Tensão da bobina | Tensão de entrada | Tensão de queda | Resistência da bobina | Consumo de energia da bobina |
12V | ≤70%Nós | 5%-40%Nós | 6Ω±10% | 24W±10% |
24V | ≤70%Nós | 5%-40%Nós | 24Ω±10% | 24W±10% |
36V | ≤70%Nós | 5%-40%Nós | 54Ω±10% | 24W±10% |
48V | ≤70%Nós | 5%-40%Nós | 96Ω±10% | 24W±10% |
60V | ≤70%Nós | 5%-40%Nós | 150Ω±10% | 24W±10% |
72V | ≤70%Nós | 5%-40%Nós | 216Ω±10% | 24W±10% |
| Especificações de embalagem | |||||||
| Modelo do produto | Embalagem | mín. QTY de embalagem interna | Tamanho da caixa (CxLxA cm) | Peso Líquido/PCS (Máx.) g | Quantidade total (peças) | Peso líquido (Máx.) kg | Peso bruto (Máx.) kg |
| ADC200I | Algodão pérola + caixa | 20 unidades/camada | 42.5x37.3x22.6 | 420 | 40 | 16.8 | 17.4 |
| Nota:1. Apenas um exemplo de várias especificações de embalagens típicas para cada categoria de produto é listado para referência.2. O peso real da embalagem irá variar de acordo com a umidade ambiente. Para saber o peso específico do lote, entre em contato com seu pessoal de vendas dedicado. | |||||||
Número roduct
Esta série de contatores DC é usada para controlar a reversão do motor, que é amplamente utilizada em eletromóveis, empilhadeiras elétricas, guinchos elétricos, máquinas de engenharia, etc.
