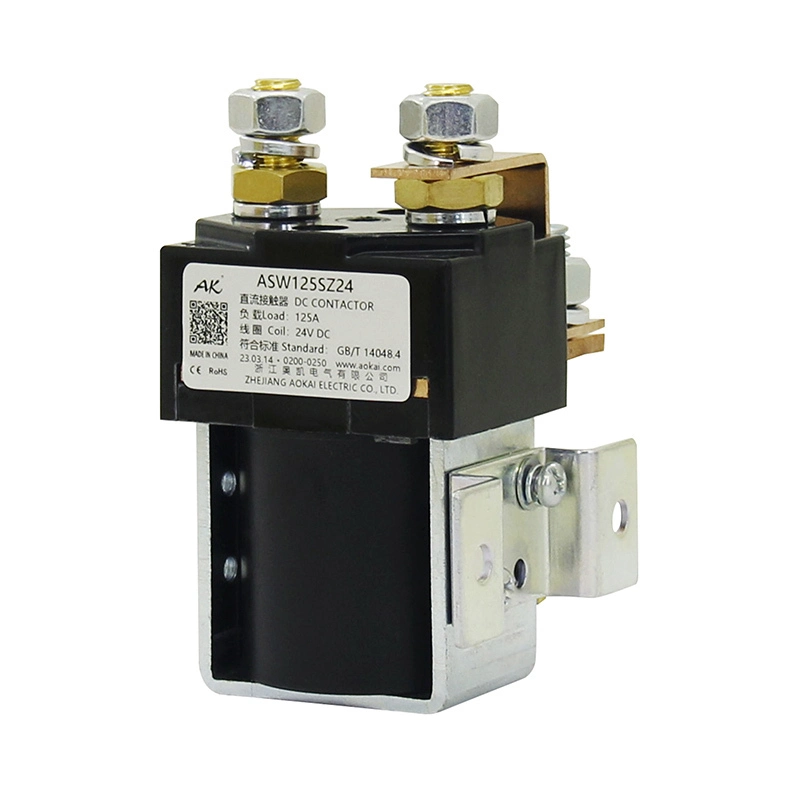

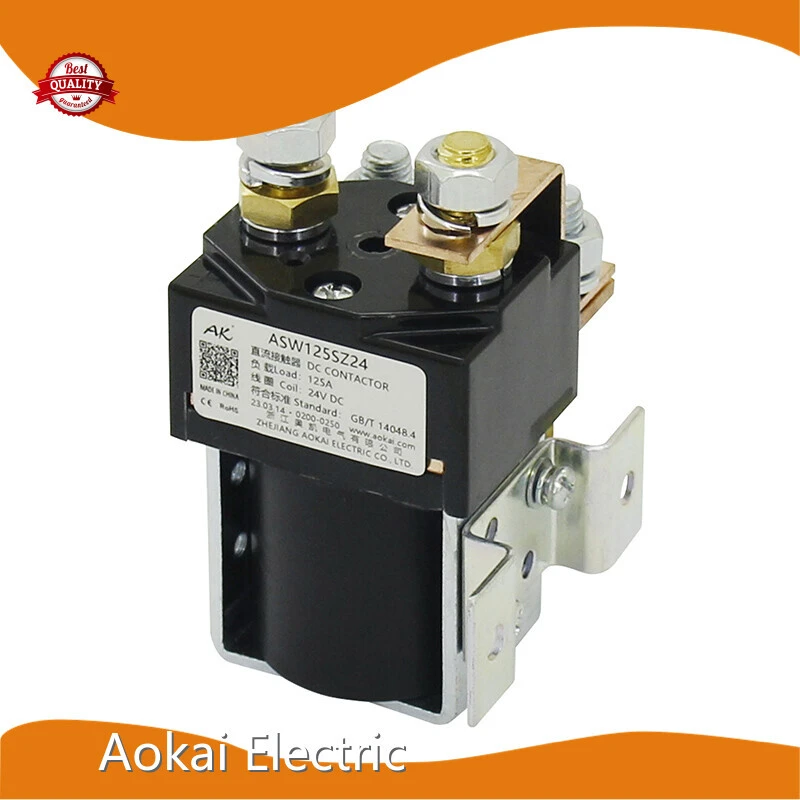

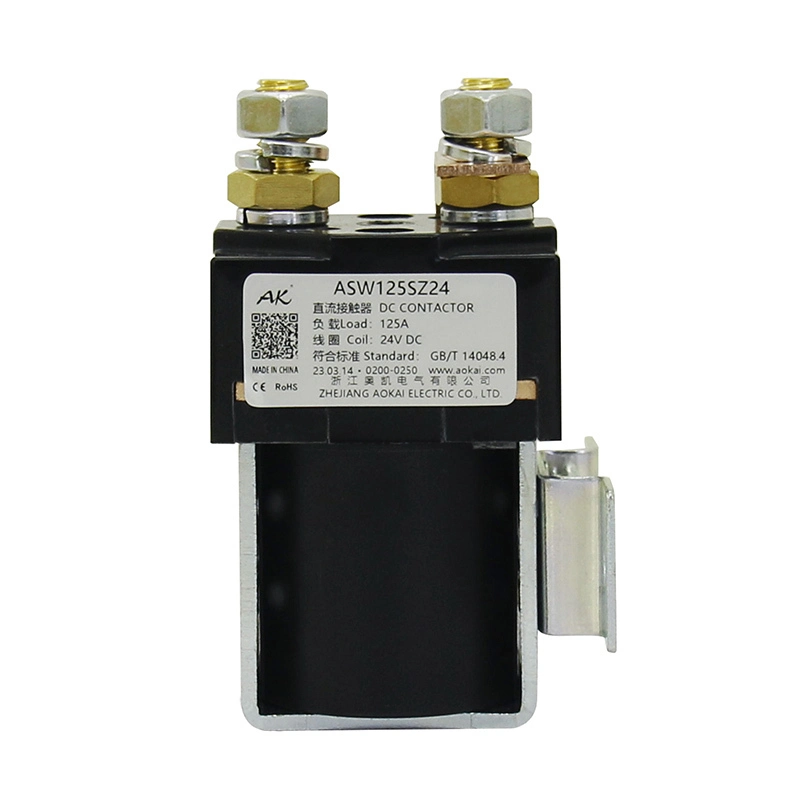

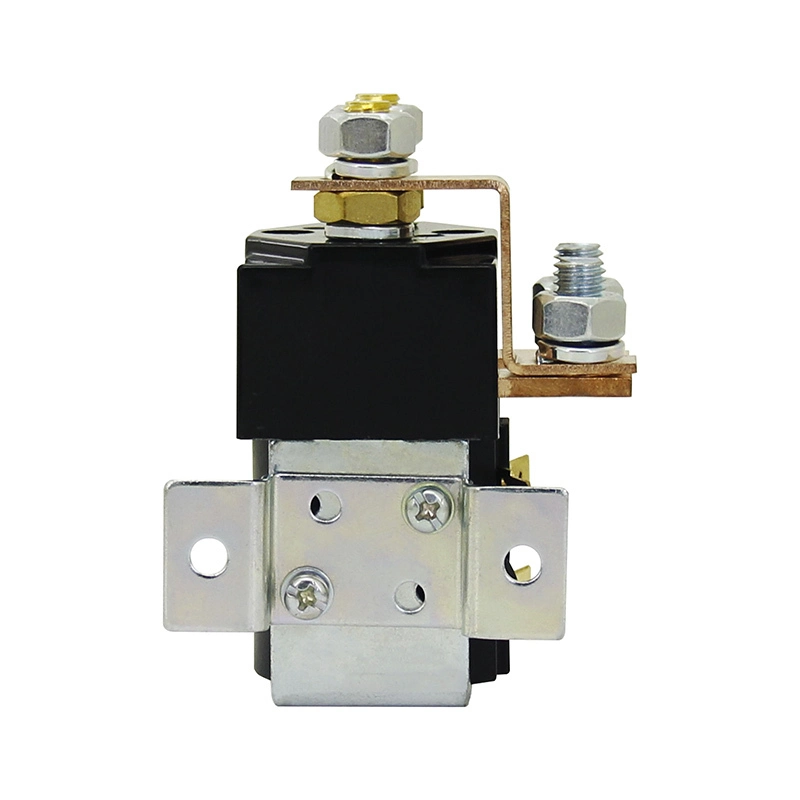

Contacteur Hotspdt marque électrique Aokai
Caractéristiques
◪ Charge continue de 125 A
◪ Il dispose d'un jeu de contacts inverseurs.
◪ Consommation électrique de la bobine ≤15W.
◪ La résistance d'isolation peut atteindre 100 MΩ (1 000 VDC), la tension de tenue entre le contact et la bobine est de 1 kV.
◪ Niveau de protection IP : IP40.
◪ Conforme aux exigences CEI 60664-1, GB/T14048.1 et GB/T14048.4.
◪ Conforme aux exigences RoHS (2015/863/UE), REACH (1907/2006/CE).
◪ Certificat de sécurité : CE.
spécification
Paramètres de performance (à 23 ℃ ) | ||
Modalités de contact | 1K+1B (1CO) | |
Résistance des contacts | ≤0,5 mΩ | |
Chute de tension de contact | ≤80mV (à 125A) | |
Courant de surcharge | ≤7le, ≯1s | |
Plage de température | -25℃~60℃ | |
Borne de charge | Filetage externe M8 | |
Humidité | 20%~90%RH | |
Dimension externe | 57mmx48mmx89mm | |
Service d'exploitation | Continu | |
Durabilité électrique avec charge (résistive) | ≥6 000 fois | |
Couple de câblage de charge | 8-10N.m | |
P ickup Tension | ≤70% Nous | |
Goutte o tension ut | ≥10% Nous | |
Période de rebond des contacts | ≤5 ms | |
Temps d'arrivée | ≤30ms | |
Temps d'abandon | ≤30ms | |
Résistance diélectrique | Entre les principaux contacts | 50 Hz/60 Hz 1 000 VCA/1 min |
Entre les contacts principaux et la bobine | 50 Hz/60 Hz 1 000 VCA/1 min | |
Isolation Résistance | Etat initial | 100 MΩ 1 min |
Après la vie électrique | 50 MΩ 1 min | |
Choc | (60-100) fois/min, accélération≤4g | |
Vibration | 3,5 g, 10 ~ 200 Hz, onde sinusoïdale 1/2 (sous tension) | |
Durabilité mécanique | ≥100 000 fois | |
Câblage de la bobine | Borne à fourche 0,8*6,3 | |
A SW125SZ Paramètres de la bobine | ||||
Tension de bobine | P ickup Tension | Goutte o tension ut | H vieillir C actuel | Consommation électrique de la bobine |
12V | ≤70%Nous | ≥10%Nous | ≤1.00A | 7W-15W |
24V | ≤70%Nous | ≥10%Nous | ≤0.60A | |
36V | ≤70%Nous | ≥10%Nous | ≤0.50A | |
48V | ≤70%Nous | ≥10%Nous | ≤0.30A | |
60V | ≤70%Nous | ≥10%Nous | ≤0.25A | |
72V | ≤70%Nous | ≥10%Nous | ≤0.20A | |
Présentation du produit
Ce contacteur CC de série est utilisé dans les systèmes de contrôle électrique, tels que les équipements d'alimentation de communication, les convertisseurs de fréquence, les machines d'ingénierie, les électromobiles, les chariots élévateurs électriques, les automobiles, les trains, les navires, les alimentations sans interruption, etc.
Codage du modèle
Schéma de câblage
Schéma dimensionnel de l'installation
